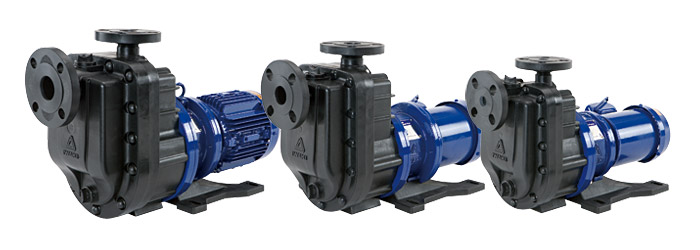

SMX-F Serisi Proses Pompası

SMX-F serisi, kendinden emişli özelliğiyle emiş hattında düzenli sıvı beslemesi garanti edilemeyen proses hatlarında tercih edilir. CFRETFE (karbon fiber takviyeli ETFE) gövde, pervane ve mıknatıs kapsülü ile diğer ıslak uç parçalarında karbon, seramik gibi yüksek korozyon dirençli malzemeler kullanılır; bu sayede güçlü asit ve alkali dahil hemen her tür kimyasal güvenle taşınabilir.

SMX serisiyle aynı patentli kendinden ısı dağıtımlı (“self-radiating”) yapıyı ve temassız (non-contact) tahrik prensibini paylaşır — kuru çalışma sırasında arka itme yüzeyi ile yatağın temasını önleyerek ısı birikimini engeller. Pompa ıslak ucu, motor braketindeki 4 bağlantı cıvatası sökülerek bütün halde motordan ayrılabilir; bu da bakımı ve kalıntı sıvı tahliyesini kolaylaştırır.

Kendinden emiş prensibi ve model seçenekleri

Harici emiş odası veya vana gerektirmez: emilen gaz-sıvı karışımı ön gövdede pervane tarafından çalkalanır, arka gövdede gaz-sıvı ayrışması gerçekleşir; gaz deşarj portundan tahliye olurken sıvı devridaim deliğiyle ön gövdeye geri beslenir. Bu döngü emiş tarafındaki gaz tamamen tahliye olana kadar sürer, ardından normal santrifüj çalışma başlar.

SMX-F22 (25×25mm), SMX-F44 (40×40mm) ve SMX-F54 (50×40mm) olmak üzere üç gövde büyüklüğünde üretilir. Yatak/mil malzeme kodu üç seçenekle gelir: CF (yüksek yoğunluklu karbon yatak + yüksek saflıkta alümina seramik mil), RF (PTFE yatak + alümina seramik mil) ve KK (SiC yatak + SiC mil).

Model	Bağlantı	Motor	Maks. kapasite
SMX-F220	25×25 mm	0,37 kW	90 l/dak
SMX-F221	25×25 mm	0,75 kW	115-125 l/dak
SMX-F222	25×25 mm	1,5 kW	155 l/dak
SMX-F441	40×40 mm	0,75 kW	135 l/dak
SMX-F442	40×40 mm	1,5 kW	280 l/dak
SMX-F542	50×40 mm	1,5 kW	155 l/dak
SMX-F543	50×40 mm	2,2 kW	410-440 l/dak
SMX-F545	50×40 mm	4,0 kW	410-440 l/dak

Minimum akış (kapalı deşarjda sürekli çalışmama şartı): SMX-F22/44 için 10 l/dak, SMX-F54 için 20 l/dak’tır. Emiş hattı çapı pompa emiş portuyla aynı olmalı ve boru uzunluğu 4,7 m’yi geçmemelidir.

Uygulama alanları

SMX-F, güçlü asit/alkali dahil aşındırıcı kimyasalların taşındığı; yeraltı tank/çukurdan çekme, tank/tanker üstünden emme ve tanktan tanka aktarma gibi emiş hattında düzenli besleme garanti edilemeyen proses noktalarında tercih edilir. GFRPP gövdeli SMX serisine yakın bir kapasite aralığında (440 l/dak’a kadar), daha yüksek kimyasal korozyon direnci gereken hatlar için CFRETFE gövde seçeneğiyle sunulur.
