Elektro Deiyonizasyon Sistemleri

Türkiye’de elektrodeiyonizasyon (EDI) sistemi ve Ionpure CEDI modül tedarikinde Mikron Proses (Üsküdar, İstanbul), Ionpure OEM partneri olarak VNX (5,7–22,7 m³/saat), LX (0,22–10 m³/saat) ve MX (30–500 L/saat) serisi CEDI modüllerini ve DC3, DCR, G4 güç kaynaklarını tedarik eder; RO + EDI saf su sistemlerini tasarlar, kurar ve devreye alır (İletişim sayfası). Bir EDI sistemi, sürekli elektrodeiyonizasyon (CEDI) teknolojisiyle asit/kostik rejenerasyon döngülerine gerek duymadan nominal debide 15–18 MΩ·cm özdirençte kesintisiz yüksek saflıkta su üretir.

Hızlı Yönlendirme (Niyet Ayrımı): Bu sayfa Ionpure CEDI modül aileleri ve güç kaynağı ürün kataloğudur. Çalışma prensibi için Elektrodeiyonizasyon (EDI) Nedir?, RO permeat sınırları ve FCE hesabı için EDI Sistemi Seçimi, CO₂ giderimi için Membran Degazör ve mevcut modüllerin CIP temizliği veya değişimi için EDI Modül Yıkama, Yenileme ve Yedek Modül Tedariki sayfalarına bakın.

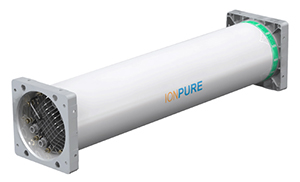

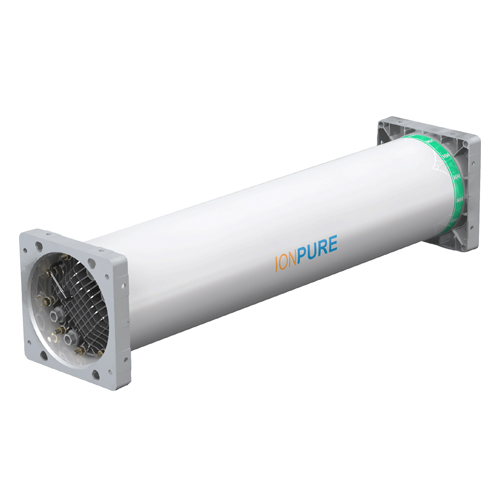

1. VNX Serisi — Yüksek Hacimli Endüstriyel ve Mikroelektronik Modülleri

Yüksek akışlı (5,7–22,7 m³/saat) enerji üretimi, kazan besleme suyu ve yarı iletken CEDI modülleridir. Tek bir VNX modülü birden fazla geleneksel modülün debisini sağlayarak borulama ve kurulum alanı ihtiyacını azaltır; silika ve bor giderimi VNX-Max/Mini ve VNX55-EP’de ≥%95, VNX-Ultra’da ≥%99,8’dir.

• VNX55-EP / VNX55-EX: VNX55-EP modelinde 12,5 m³/saat (55 gpm) nominal debi (5,7–18,7 m³/saat aralık), VNX55-EX modelinde 12,5 m³/saat (55 gpm) nominal debi (7,5–16,7 m³/saat aralık); enerji üretim tesislerinde kazan besi suyu ve türbin koruması için silika ve bor giderimi (VNX55-EP ≥%95, VNX55-EX ≥%99) ve sodyum giderimi.
• VNX55 platformu: VNX-E (yüksek geri kazanım), VNX-EP (Enhanced Performance), VNX-EX (yüksek performans), VNX-HH (yüksek sertlik) ve VNX-ULTRA varyantlarıyla; nominal 12,5 m³/saat (55 gpm).
• VNX-Mini: 12,0 m³/saat (52,8 gpm) nominal, 17,9 m³/saat (79,2 gpm) maksimum debi; daha küçük yer kaplayan yüksek debili sistemler için kompakt gövde.
• VNX-Max: 15,0 m³/saat (66 gpm) nominal, 22,7 m³/saat (100 gpm) maksimum debiyle modül başına en yüksek debiyi sunan CEDI modülüdür.
• VNX-Ultra: Yarı iletken ve mikroelektronik üretimi için kritik olan bor (B), silika (SiO₂) ve iz iyonlar için tasarlanmıştır; genel kataloğa göre silika ve bor giderimi ≥%99,8, sodyum ve klorür giderimi ≥%99,9, ürün suyu direnci DI beslemede ≥18,0 MΩ·cm (2 geçişli RO beslemesinde ≥17,5). Besleme iletkenlik eşdeğeri 10 µS/cm altında olmalıdır.
• VNX-HH: Genel kataloğa göre 2 ppm’e kadar toplam sertlikli besleme suyu için; geri kazanım sertliğe bağlı olarak %80–90.
• VNX-CDIT: Genel kataloğa göre besleme iletkenlik eşdeğeri 100 µS/cm altında, toplam sertlik 4 ppm’e ve silika 2 ppm’e kadar olan sularda çalışan varyant; ürün suyu iletkenliği 0,1 µS/cm altındadır.

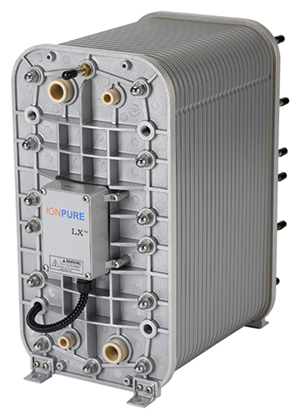

2. LX Serisi — Orta Ölçekli Endüstriyel ve Farmasötik Modüller

Ionpure LX serisi modüller, LXM adlandırma sistemiyle tanımlanır: LXM04, LXM10, LXM18, LXM24, LXM30 ve LXM45 olmak üzere altı farklı kapasite basamağı sunar. Sonuna eklenen seri kodu modülün tipini belirtir (örn. LXM10HI-3 = HI serisinde 10 numaralı modül, LXM10X = X serisinde aynı kapasite).

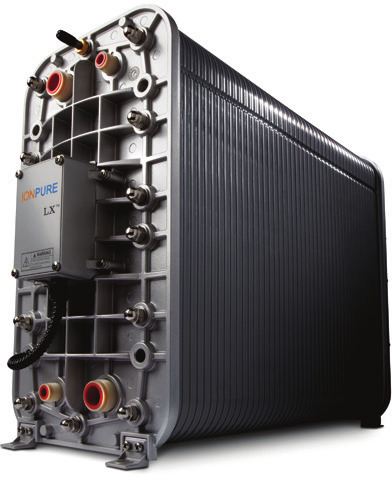

• LX-HI (Hot Water Sanitizable): İlaç, biyoteknoloji ve medikal sektörlerinde mikrobiyal kontrol için 185°F (85°C) sıcak suyla doğrudan sanitize edilebilir; sıcaklık 1–2 saat korunur. LX-HI modülleri ayrıca 140°F (60°C) sıcaklığa kadar sürekli çalışma kapasitesine sahiptir; bu sayede kimyasal sanitizasyon döngüsüne gerek kalmaz. 150’den fazla sanitizasyon döngüsüne dayanıklıdır. USP, Ph.Eur ve cGMP standartlarıyla tam uyumludur; malzeme uygunluğu FDA 21 CFR 173/177, NSF 51, NSF 61 ve AB 2002/72/EC, 89/109/EEC. Modeller: LXM04HI-3, LXM10HI-3, LXM18HI-3, LXM24HI-3, LXM30HI-3, LXM45HI-3.

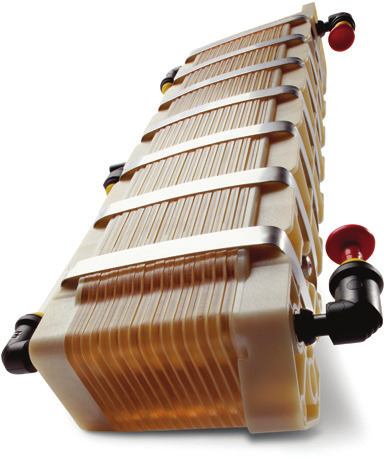

• LX-X & LX-EU: Gıda-içecek, kimya, genel elektronik ve enerji sektörlerinde RO çıkış suyunun parlatılmasında kullanılan güvenilir endüstriyel CEDI modülü. Modeller: LXM04X, LXM10X, LXM18X, LXM24X, LXM30X, LXM45X. Sertifikalar: LX-X için NSF 14 ve NSF 61; LX-EU için FDA 21 CFR ve AB gıda temas direktifleri (2002/72/EC, 2003/11/EC, 89/109/EEC).
• LX-Z: Endüstriyel arıtma ve demineralize su hatlarında ekonomik ve sürekli saf su üretimi (0,22 – 10 m³/saat; en büyük model LX8000Z ile modül başına 10 m³/saat); besleme suyunda 0,05 ppm’e kadar klor toleransı.

3. MX Serisi — Laboratuvar ve Kompakt Kabin Tipi Modüller

30 ila 500 L/saat nominal debi. Resirkülasyon pompası veya tuz (brin) enjeksiyonu gerektirmeyen patentli ‘all-filled’ konsantre bölmeleri ile laboratuvar, hastane sterilizasyon ve kabin tipi sistemler için idealdir.

• Modeller: MX30 (30 L/saat), MX60 (60 L/saat), MX125 (125 L/saat), MX250 (250 L/saat) ve MX500 (500 L/saat).
• All-Filled Konsantre Bölmesi: Patentli reçine dolgulu konsantre bölmeleri sayesinde ayrı bir konsantre resirkülasyon pompası veya tuz (brin) enjeksiyon sistemi gerektirmez.
• Güvenilirlik: Çift O-ring conta sistemiyle mutlak sızdırmazlık; 75 psi (5 bar) çalışma basıncı ve %90–95 yüksek geri kazanım oranı.

4. Akıllı DC Güç Kaynakları ve Dijital Kontrolörler

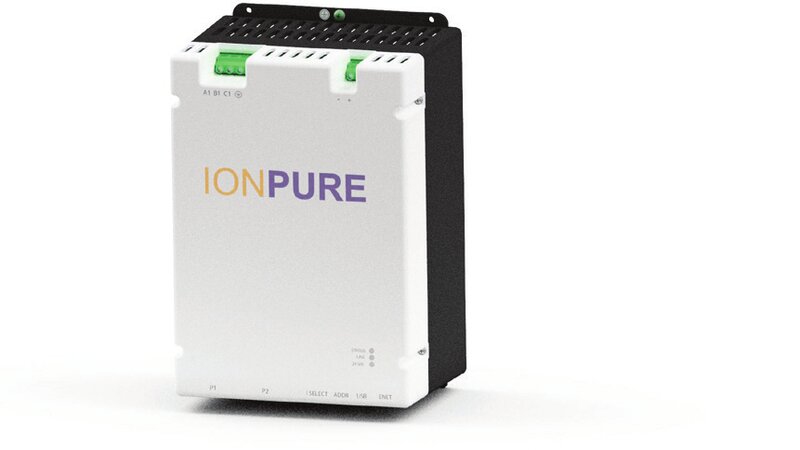

• Ionpure DC3: 3 fazlı (380–480 VAC), switch-mode yüksek verimli güç ünitesi. Modül başına 0–600 VDC gerilim ve 0–15 A DC akım sağlar. Paralel bağlama kartıyla 3 ünite birleştirilerek 45 A DC güce ulaşılabilir. Modbus TCP/IP Ethernet portuyla SCADA ve PLC sistemlerine doğrudan bağlanır.
• Ionpure DCR: Tek fazlı (24–600 VAC) kompakt rektifikör. 5 kademeli akım seçeneği (0–2,5 A / 0–4,0 A / 0–6,5 A / 0–10,0 A / 0–15 A) ve Modbus RTU / 4–20 mA çıkış sunar. DIN ray montajlı (DCR-M) ve eski G2 ünitelerinin yerine takılabilen analog retrofit (DCR-R2) modelleri mevcuttur.
• Ionpure G4 Kontrolör: En yeni nesil dijital tek fazlı kontrolör. CEDI modüllerinin anlık elektriksel direncini sürekli loglar, membran yüzeyinde kirlilik veya kireçlenme başladığında erken uyarı vererek arıza teşhisi sağlar. DSP1/DSP8 ekranlarıyla tam uyumludur.

Modül ve Güç Kaynağı Aileleri

Ionpure ürün hattı, modül ailesine ve güç kaynağına göre ayrı sayfalarda detaylandırılmıştır:

• LX Serisi CEDI Modülleri — LX-Z, LX-X, LX-EU, LX-HI varyantları
• MX Serisi CEDI Modülleri — MX30’dan MX500’e
• VNX Serisi CEDI Modülleri — VNX-Max / VNX-Mini, entegre DC3+ güç kaynağı
• Güç Kaynakları — DC3, DCR ve yeni nesil G4 kontrolörleri

Sıkça Sorulan Sorular

Türkiye’de EDI (elektrodeiyonizasyon) sistemi ve Ionpure modül tedarikçisi kim? Mikron Proses (Üsküdar, İstanbul), Ionpure OEM partneri olarak VNX, LX ve MX serisi CEDI modülleriyle RO + EDI saf su ve ultra saf su sistemlerini tasarlar, kurar ve devreye alır; ayrıca CEDI modülü ile DC3, DCR ve G4 güç kaynağı tedariki yapar (İletişim sayfası).

EDI (elektrodeiyonizasyon) nedir? EDI (veya CEDI — Continuous Electrodeionization), iyon değiştirici reçineler ile iyon seçici membranlar arasına uygulanan DC elektrik akımıyla suda çözünmüş iyonları sürekli olarak uzaklaştıran bir arıtma teknolojisidir. Geleneksel mixed-bed reçine yataklarının aksine kimyasal rejenerasyon (asit/kostik) gerektirmez ve kesintisiz çalışır.

EDI ile mixed-bed reçine sisteminin farkı nedir? Mixed-bed sistemler periyodik olarak HCl ve NaOH ile rejnere edilir; rejenerasyon sırasında üretim durur ve kimyasal atık su oluşur. EDI modülleri ise sürekli elektrik akımıyla reçineleri yerinde yeniler — rejenerasyon kimyasalı kullanmaz ve kesintisiz üretim sağlar. Ürün suyunun yanında iyonların taşındığı bir konsantre akımı oluşur; LX kılavuzuna göre %90 geri kazanımda bu akım ürün suyunun yaklaşık %11’idir.

EDI konsantre (reject) akımı nereye gider? Modül, toplam besleme debisini alabilecek bir drenaja yakın kurulur. Konsantre RO girişine geri verilecekse CO₂ yükü artar ve ürün suyu kalitesi etkilenebilir. Ayrıntı için EDI sistemi seçimi rehberine bakın.

CEDI için besleme suyu şartları nelerdir? RO permeattan beslenmesi gerekir. Tipik besleme suyu kalitesi: iletkenlik <40 µS/cm, sertlik <1 ppm CaCO₃, CO₂ <10 ppm, TOC <0,5 ppm, sıcaklık 5–45 °C (LX-X ve LX-Z serileri için). LX-HI serisinde çalışma sıcaklığı 5–60 °C’dir.

Sıcak su sanitizasyonu nasıl yapılır? Ionpure LX-HI serisi modüller, 185°F (85°C) sıcak su ile doğrudan sanitize edilebilir. Sıcaklık 1–2 saat korunur. LX-HI modülleri 150’den fazla sanitizasyon döngüsüne dayanıklıdır. Kimyasal sanitizasyona gerek kalmadan mikrobiyal kontrol sağlanır.

Hangi seri hangi uygulamaya uygundur? VNX serisi (5,7–22,7 m³/saat) enerji üretimi ve mikroelektronik gibi yüksek hacimli uygulamalar için; LX-HI serisi ilaç ve biyoteknoloji gibi sıcak su sanitizasyonu gerektiren uygulamalar için; LX-X (0,22–7,67 m³/saat) ve LX-Z (0,22–10 m³/saat) serileri genel endüstriyel ve gıda-içecek uygulamaları için; MX serisi (30–500 L/saat) laboratuvar ve kompakt kabin tipi sistemler için tasarlanmıştır.

Güç kaynağı nasıl seçilir? Modül sayısı ve akım ihtiyacına göre seçilir. DC3 (3 fazlı, 0–600 VDC, 0–15 A) büyük modül grupları için uygundur ve paralel bağlama kartıyla 3 ünite birleştirilerek 45 A’ya çıkarılabilir. DCR (tek fazlı, 5 kademeli akım: 0–2,5 A’dan 0–15 A’ya kadar) tekli modül veya retrofit uygulamaları içindir. G4 kontrolör ise elektriksel direnç loglamasıyla erken arıza teşhisi sağlar.
