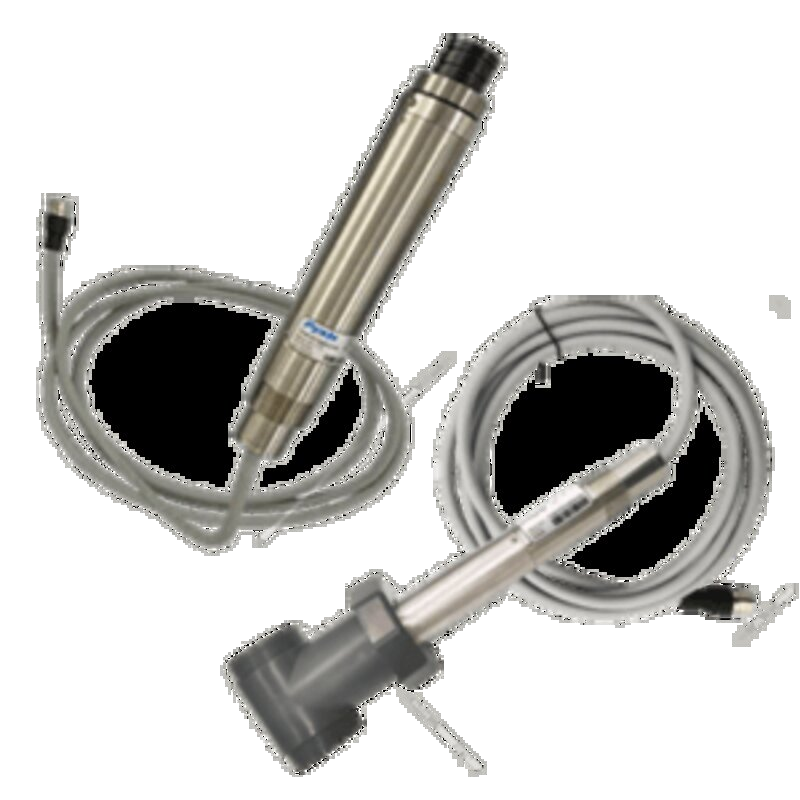

Pyxis ST-772 Çözünmüş Oksijen ve LT-73X Ultra Düşük Bulanıklık Sensörleri

Pyxis’in ST-772 çözünmüş oksijen (DO) sensörü ve LT-73X bulanıklık sensörü, mevcut Pyxis su analizi sayfasındaki genel DO/bulanıklık anlatımının arkasındaki iki spesifik ürün ailesidir; bu sayfa her ikisinin model bazında teknik özelliklerini, montaj seçeneklerini ve uygulama alanlarını ayrıntılandırır.

ST-772 serisi: optik lüminesans DO ölçümü

ST-772, çözünmüş oksijeni floresan sönümlenmesi (fluorescence quenching) prensibiyle ölçen optik bir sensördür; klasik membranlı/elektrokimyasal problar gibi elektrolit veya membran tüketmez. Çift Mavi/Kırmızı ışık algılama teknolojisiyle geniş bir ölçüm aralığı (0,004-20 mg/L veya %0-200 doygunluk / 0-500 mbar pO₂) ve düşük tespit limiti sunar; dahili sıcaklık ve basınç sensörleriyle ortam koşullarına göre otomatik kompanzasyon yapar. Ön yüklemeli DCC-1 membran kapağı, siyah mikro gözenekli PTFE membran malzemesiyle çizilmeye dayanıklıdır ve kirlenmeye daha az yatkın düz ön yüzey tasarımına sahiptir; tipik kullanım ömrü 2 yıldır ve bu süre boyunca yeniden kalibrasyon gerekmez.

Dört model varyantı sunulur: ST-772 (304 paslanmaz çelik) ve ST-772-P (CPVC) daldırma/yüzer uygulamalar için; ST-772T (304SS) ve ST-772T-P (CPVC) ise hat-içi/by-pass akış kurulumları için ST-001 Te bağlantı parçasıyla birlikte kullanılır. Tüm modeller 4-20mA izoleli analog çıkış ve RS-485 Modbus dijital çıkışı eş zamanlı verir; MA-CR Bluetooth adaptörüyle uPyxis uygulaması üzerinden kablosuz teşhis ve kalibrasyon (hava/hava-doygun su ile eğim, %5 sülfit çözeltisi veya azot gazıyla sıfır) yapılabilir. ST-772 serisi, atık su, içme suyu ve doğrudan deşarj ölçümleri için USEPA 40CFR Part 136.3 onaylı bir yöntemdir.

LT-73X serisi: ultra-düşük bulanıklık ölçümü

LT-73X, 90° yüzey saçılım (surface scatter) konfigürasyonuyla çalışan, kuvars cam düz uçlu inline bulanıklık sensörüdür; düz yüzey tasarımı hava kabarcığı interferansını azaltır ve temizliği kolaylaştırır. Aile, aynı gövdede altı model sunar: LT-736/LT-736B (0,002-1.000 NTU), LT-739/LT-739B (0,001-40 NTU) ve LT-737/LT-737B (0,001-5 NTU) — “B” son eki 860nm kızılötesi (IR) LED’i, standarti Warm White (beyaz) LED’i belirtir. Beyaz ışık modelleri EPA-180.1, IR modelleri ISO-7027 uyumluluk gerektiren uygulamalar için kullanılır. Sensörler, temiz tutulduğunda yılda <0,02 NTU (LT-736/739) veya <0,01 NTU (LT-737) sürüklenmeyle 1 yıla kadar yeniden kalibrasyonsuz çalışabilir; 24VDC/ 1,5W ile beslenir, 4-20mA ve RS-485 Modbus çıkışı verir.

Montaj iki akış aksesuarından biriyle yapılır: içme suyu uygulamaları için tasarlanan FR-100 akış haznesi, 200-400 mL/dk by-pass akışta çalışarak hava kabarcığı ve iri partikülleri (demir/mangan çökeltisi dahil) ölçümden önce ayırır; endüstriyel/basınçlı hatlar için ise 40 L/dk akışa ve 6,9 bar (100 psi) basınca kadar çalışan FT-100 hat-içi Te kullanılır. Her iki aksesuar da boşaltılıp temizlendiğinde sensörün sıfır noktası kalibrasyonu için de kullanılabilir; MA-CR Bluetooth adaptörü ve uPyxis uygulamasıyla katı-hal kalibrasyon kiti üzerinden sıvısız (liquid-less) kalibrasyon da mümkündür.

Montaj aksesuarları ve kalibrasyon
