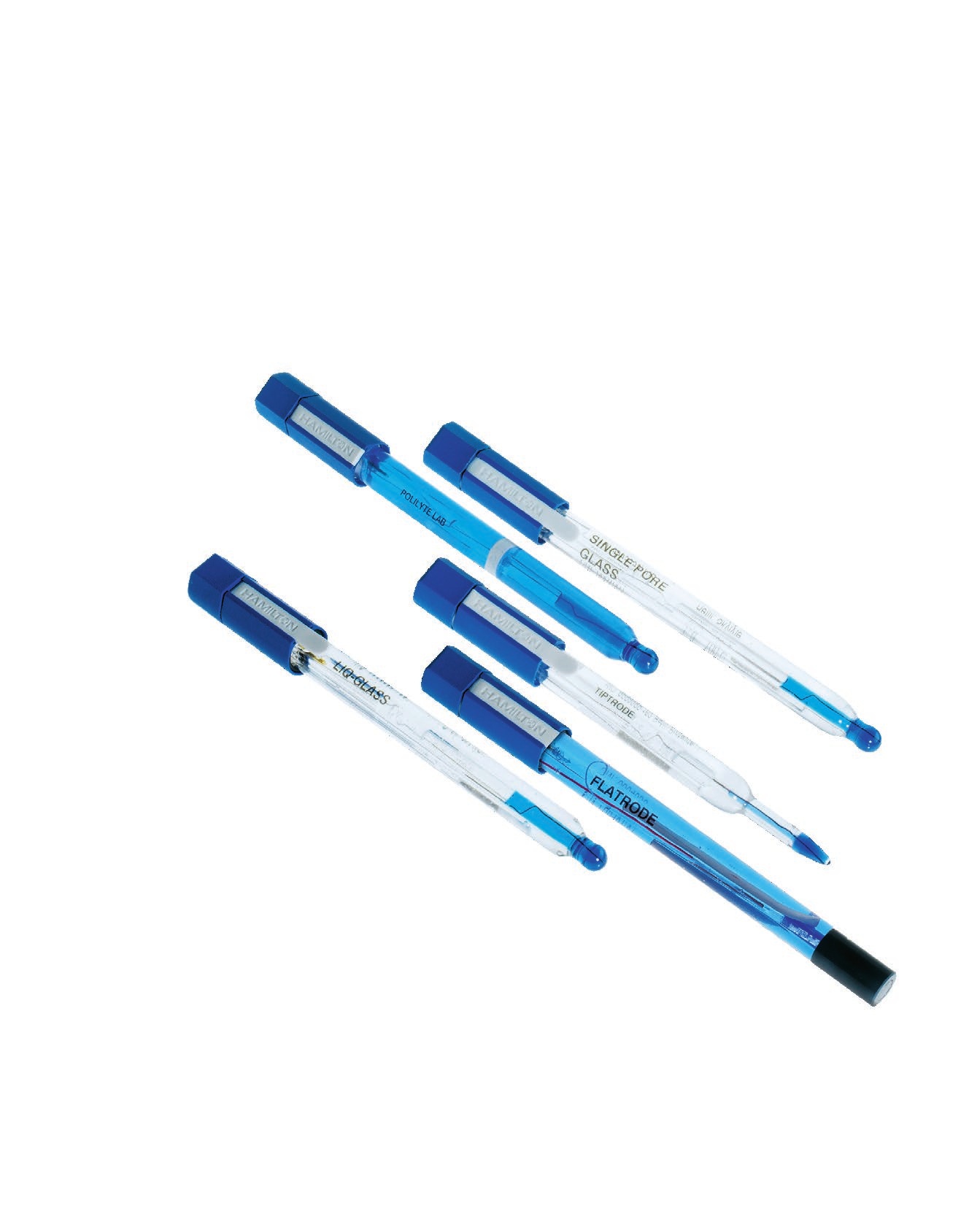

Hamilton Laboratuvar Elektrotları

Bu sayfa, Hamilton Laboratuvar ve Proses Sensörleri sayfasında yalnızca isim listesi olarak geçen laboratuvar elektrotları kategorisini ayrıntılandırır. Bunlar, proses hattına monte edilen EasyFerm/ Polilyte Plus/OxyFerm gibi sensörlerden farklıdır — masaüstü pH-metre veya Knick® Portamess® gibi taşınabilir cihazlarla kullanılan, S7 konnektör başlıklı veya sabit kablolu (BNC/DIN/Lemo) klasik laboratuvar elektrotlarıdır. Hamilton’ın 2022 tarihli “Laboratory Electrodes” kataloğuna (Ref. 690101/11) göre 39’dan fazla model/varyant, numune tipine ve ölçüm ortamına göre gruplanır.

Numune tipine göre hızlı seçim

Numuneniz / uygulamanız	Önerilen model	Neden
Genel laboratuvar, asit-baz titrasyonu	Liq-Glass (238000)	Standart kombine elektrot, güçlü asit/bazda da çalışır, pH 0–14, -10…100°C
En yüksek doğruluk gereken ölçüm	Single Pore Glass (238160)	PTB karşılaştırmalı testinde en doğru sonuç; emülsiyon ve iyon-zayıf ortam
Emülsiyon, süspansiyon (bakımsız)	Polilyte Lab (238403)	Polisolve elektrolit — doldurma gerektirmez; Everef-B referans
Su / atık su, saha ölçümü	Polyplast (238380)	Darbeye dayanıklı plastik gövde, 0…60°C
Rutin, az kritik ölçüm (ekonomik)	Gel-Glass (238025)	Jel elektrolit, bakım gerektirmez
Mikrotitre plakası (çok küçük hacim)	BioTrode (238140)	3 mm gövde, 7 mm daldırma; Protelyte — proteinde tıkanmaz
Viyal / küçük kap	MiniTrode (238100)	3 mm gövde, 3M KCl
Deney tüpü	SlimTrode (238150)	6 mm gövde çapı, tüp ağzından geçer, 0…100°C
NMR tüpü (dar ve derin)	SpinTrode (238197)	180 mm ince gövde
Proteinli gıda: süt, yoğurt, meyve suyu	FoodTrode (238285)	Protelyte + 3 seramik diyafram, -10…100°C
Katı/yarı katı: et, peynir	Double Pore (238400)	Sivri batırma membranı, 2 Single Pore — tıkanmaz
Katı numune + Portamess® cihaz	Double Pore K (242066)	PEEK gövde, sabit DIN kablo
Katı numune (doldurulabilir tercih)	TipTrode (238080)	Protelyte, Everef, 0…100°C
Yüzey: kağıt, agar plakası, deri	FlaTrode (238401)	Gerçek düz (flat) membran + halka diyafram
Viskoz ortam (genel)	FillTrode (242064)	Düz membran, halka diyafram
Viskoz + proteinli (kozmetik vb.)	FlushTrode (238060)	Kızaklı (sleeve) diyafram — kolay temizlenir; proteinde Protelyte’a geçilir
Redoks (ORP) — genel laboratuvar	Liq-Glass ORP (238145)	Cam gövde, 3 seramik diyafram, -10…100°C
Redoks (ORP) — su/atık su, saha	Polyplast ORP (238385)	Plastik gövde, Single Pore, bakımsız
Portamess® ile saha ölçümü	Liq-Glass K (242068) / Polyplast K (242070)	Hermetik başlık + Pt1000 + sabit DIN kablo

Tabloda parantez içindeki numaralar Hamilton REF (sipariş) numaralarıdır. Aynı ölçüm hücresinin farklı konnektör (BNC, DIN, Lemo) ve sıcaklık sensörlü (NTC 30 kΩ / Pt1000) varyantları ayrı REF numaralarıyla sunulur.

GLP tasarımı ve ortak teknoloji

Tüm Hamilton laboratuvar elektrotları, GLP (İyi Laboratuvar Uygulamaları) ortamları için ortak bir tasarım dilini paylaşır: gövde üzerine basılı silinmez seri numarası, ölçülen milivolt değerleriyle birlikte gelen bireysel test sertifikası (izlenebilirlik için), sızdırmaz vidalı doldurma kapağı ve elektrot başlığı-kablo arasında IP 68 seviyesinde sızdırmazlık.

Çoğu modelde iki patentli Hamilton teknolojisi bulunur: Single Pore® sıvı köprüsü — seramik diyaframdaki çok sayıda küçük gözenek yerine, kesit alanı yaklaşık 200 kat daha büyük tek bir kılcal gözenek kullanır, tıkanması pratik olarak imkânsızdır ve daha hızlı/daha doğru ölçüm sağlar — ve Everef referans sistemi, gümüş klorür deposunu referans elektrolitten difüzyon mesafesiyle ayırarak sıcaklık dalgalanmalarında gümüş kaybını önler ve elektrot ömrünü uzatır.

Genel laboratuvar kullanımı: Liq-Glass ve Single Pore Glass

Liq-Glass ailesi, güçlü asit ve bazlarda da kullanılabilen, asit/baz titrasyonlarına uygun, günlük laboratuvar kullanımı için standart kombine pH elektrodudur: pH 0–14, -10 ile 100°C arasında, 3M KCl elektrolit (doldurulabilir), cam gövde, seramik diyafram ve Everef referans sistemiyle çalışır. S7 konnektörlü temel model (REF 238000) dışında sabit BNC (REF 238180) veya DIN (REF 238185) kablolu, ayrıca NTC 30 kΩ veya Pt1000 sıcaklık sensörlü BNC/Cinch, BNC, DIN ve Lemo çıkışlı versiyonları vardır.

Single Pore Glass (REF 238160), pH 0–14 ve 0–100°C aralığında, Skylyte-CL elektrolitle (doldurulabilir) çalışan, Single Pore sıvı köprüsü kullanan bir modeldir; PTB’nin (Physikalisch-Technische Bundesanstalt, Almanya) karşılaştırmalı bir çalışmasında test edilen laboratuvar elektrotları arasında en doğru sonucu veren model olarak raporlanmıştır — emülsiyon ve iyon-zayıf ortamlarda genel laboratuvar kullanımı için uygundur.

Bakım gerektirmeyen aileler: Polilyte Lab, Polyplast, Gel-Glass

Polilyte Lab ailesi, Polisolve elektrolit (bakım gerektirmez) ve Single Pore sıvı köprüsü kullanan, emülsiyon ve süspansiyonlarda ölçüm için uygun, bakım gerektirmeyen bir kombine pH elektrodudur: pH 0–14, -10 ile 80°C, Everef-B referans sistemi (Everef’in daha uzun difüzyon mesafeli, agresif ve iyon-zayıf/kısmen sulu ortamlar için geliştirilmiş versiyonu). Temel model S7 konnektörlüdür (REF 238403); NTC 30 kΩ veya Pt1000 sıcaklık sensörlü BNC/Cinch, BNC, DIN ve Lemo çıkışlı versiyonları da mevcuttur.

Polyplast ailesi, darbeye dayanıklı plastik gövdesiyle su ve atık su uygulamalarında, saha ölçümlerinde tercih edilir: pH 0–14, 0–60°C, Polisolve elektrolit, Single Pore sıvı köprüsü, Ag/AgCl referans sistemi. Temel model (REF 238380) ve BNC kablolu versiyonun (REF 238381) yanında, sıcaklık sensörlü BNC/Cinch, BNC, DIN, Lemo varyantları bulunur. Polyplast K Temp DIN (REF 242070), Knick® Portamess® cihazlarına özel, Pt1000 sıcaklık sensörlü ve sabit DIN kablolu bir versiyondur.

Gel-Glass (REF 238025), jel elektrolit (bakım gerektirmez), Ag/AgCl referans sistemi ve seramik diyaframla çalışan, pH 0–14 ve -10 ile 60°C aralığında, daha az kritik/rutin laboratuvar uygulamaları için ekonomik bir modeldir.

Küçük hacimli ve dar kaplı numuneler: BioTrode, MiniTrode, SlimTrode, SpinTrode

Dört model, dar gövde geometrisiyle küçük hacimleri ve dar ağızlı kapları hedefler; hepsi pH 0–14 aralığında ve Everef referans sistemi kullanır. Aralarındaki seçim, kabın ağız genişliğine ve derinliğine göre yapılır:

• BioTrode (REF 238140): 3 mm gövde çapı, yalnızca 7 mm daldırma derinliği; 0–100°C, Protelyte elektrolit (doldurulabilir — protein içeren numunelerde diyaframın tıkanmasını önler), seramik diyafram. Mikrotitre plakası gibi çok küçük hacimler için.
• MiniTrode (REF 238100): 3 mm gövde çapı; 0–100°C, 3M KCl elektrolit (doldurulabilir), seramik diyafram. Viyal gibi küçük kaplarda ölçüm için.
• SlimTrode (REF 238150): 6 mm gövde çapı — deney tüpü (test tube) içinde ölçüm için tasarlanmıştır; 0–100°C, 3M KCl elektrolit (doldurulabilir), seramik diyafram, cam gövde, S7 konnektör başlığı. Güçlü asitler dahil genel laboratuvar kullanımında da kullanılabilir.
• SpinTrode (REF 238197): 180 mm uzunluğunda ince gövde; 0–100°C, 3M KCl elektrolit, seramik diyafram. NMR tüpü gibi dar ve derin kaplar için.

Gıda ve protein içeren numuneler: FoodTrode

FoodTrode (REF 238285), proteinli gıda numunelerinde (peynir altı suyu, süt ürünleri, yoğurt gibi) ölçüm için tasarlanmış, pH 0–14 ve -10 ile 100°C aralığında çalışan bir kombine elektrottur. Protelyte elektrolit (doldurulabilir) ve — hızlı ve doğru ölçüm için — 3 seramik diyafram kullanır; Everef referans sistemiyle uzun ömürlüdür.

Katı ve yarı katı numuneler: Double Pore, Double Pore K, TipTrode

Bu üç model, sivri/batırma (puncture) uçlu membran geometrisiyle et, peynir gibi katı ve yarı katı numunelere doğrudan batırılarak ölçüm yapmak için tasarlanmıştır:

• Double Pore (REF 238400): pH 0–14, 0–60°C, cam gövde, Polisolve elektrolit (bakım gerektirmez), Ag/AgCl referans, 2 adet Single Pore sıvı köprüsü (diyaframın tıkanmasını imkânsız kılar).
• Double Pore K (REF 242066): aynı ölçüm ilkesiyle, PEEK (yüksek performanslı plastik) gövdeli ve Knick® Portamess® cihazlarına uygun sabit DIN kablolu versiyon.
• TipTrode (REF 238080): pH 0–14, 0–100°C, cam gövde, Protelyte elektrolit (doldurulabilir), seramik diyafram, Everef referans sistemi; uzun ömürlü ve doldurulabilir bir alternatif olarak sunulur.

Hamilton’ın ürün listesinde bu aileye ait Double Pore F (REF 242067) ve Double Pore Slim (REF 238418) adlı iki ek varyant daha yer alır; 2022 kataloğunda bu iki modelin ayrıntılı teknik özellikleri yayınlanmamıştır, bu nedenle burada sadece mevcudiyetleri belirtilmiştir.

Yüzey ve viskoz numuneler: FlaTrode, FillTrode

FlaTrode (REF 238401), gerçek düz (flat) membranıyla kağıt, agar plakası gibi yüzeylerde ölçüm için tasarlanmıştır: pH 0–14, 0–60°C, plastik gövde, Polisolve elektrolit, halka (ring) diyafram — bu diyafram numune ile referans arasında hızlı tepki süresi sağlar. FillTrode (REF 242064) aynı düz membran ve halka diyafram tasarımını, viskoz ortamlar dahil daha genel laboratuvar uygulamaları için sunar; her iki model de Everef referans sistemi kullanır.

FlushTrode (REF 238060), -10 ile 80°C aralığında, kızaklı (ground sleeve) diyaframıyla viskoz numunelerde tıkanmayı önler; standart elektrolit 3M KCl’dir, protein içeren numunelerde ayrıca temin edilen Protelyte elektrolitiyle değiştirilmesi önerilir.

ORP (redoks) elektrotları

Redoks potansiyeli ölçümü için iki aile bulunur, her ikisi de ±2000 mV ölçüm aralığında:

• Liq-Glass ORP (REF 238145): cam gövde, -10 ile 100°C, 3M KCl elektrolit, 3 seramik diyafram, Everef referans sistemi — genel laboratuvar redoks ölçümleri için.
• Polyplast ORP (REF 238385, sabit BNC kablolu versiyonu REF 238384): plastik gövde, 0–60°C, Polisolve elektrolit, Single Pore sıvı köprüsü, Ag/AgCl referans sistemi — su ve atık su gibi saha uygulamaları için.

Portamess® uyumlu K serisi

Knick® Portamess® taşınabilir pH-metrelerle kullanılmak üzere, elektrot başlığı Portamess® saklama tüpüyle hermetik sızdırmazlık sağlayacak şekilde tasarlanmış iki model bulunur: Liq-Glass K Temp DIN (REF 242068, cam gövde, 3M KCl elektrolit, Everef referans) ve Polyplast K Temp DIN (REF 242070, plastik gövde, Polisolve elektrolit, Ag/AgCl referans, saha ölçümleri için). İkisi de Pt1000 sıcaklık sensörü ve sabit DIN kablo/4 mm banana fiş çıkışıyla gelir.

Kalibrasyon ve aksesuarlar

Elektrotların kalibrasyonu için Hamilton’ın DuraCal pH tampon serisi kullanılır — pH 1,09’dan 12,00’ye kadar, patentli ve kararlı formülasyonlu tampon çözeltiler; üretim tarihinden itibaren 5 yıla kadar kararlılık garantilidir (9,21 ve 10,01 değerleri havada bile kararlıdır), ve pH 4,01 / 7,00 / 9,21 / 10,01 değerleri DAkkS (Almanya) tarafından sertifikalı referans malzeme (CRM) statüsündedir. Elektrot bakımı için ayrıca saklama solüsyonu (REF 238931) ve temizlik solüsyonu seti (REF 238290, kontaminasyon tipine göre A/B temizlik çözeltisi + saklama solüsyonundan oluşur) sunulur. S7 konnektörlü elektrotları BNC, DIN veya Lemo girişli pH-metrelere bağlamak için 1 m, 3 m ve 5 m uzunluklarında adaptör kablolar mevcuttur.

Proses sensörleriyle karışmamalı

Bu sayfadaki tüm modeller masaüstü/taşınabilir laboratuvar elektrotlarıdır — tank veya boru hattına monteli, CIP/SIP’e dayanıklı proses sensörleri değildir. Fermantasyon veya proses hattında sürekli pH/ORP/DO ölçümü için EasyFerm, Polilyte Plus, ChemoTrode, OxyFerm veya VisiFerm gibi ayrı bir ürün ailesi gerekir; bunlar Hamilton Laboratuvar ve Proses Sensörleri sayfasında anlatılmaktadır.

Hangi elektrodun numune tipinize (hacim, viskozite, protein/yağ içeriği, katı/sıvı) ve mevcut pH-metrenizin konnektörüne (S7, BNC, DIN, Lemo) uygun olduğu, doğru seçim için belirleyicidir. İhtiyacınızı anlatın; doğru modeli birlikte belirleyelim.
