Walchem İletkenlik Sensörleri (Temaslı ve Elektrotsuz)
Walchem'in temaslı (elektrotlu) ve elektrotsuz (toroidal) iletkenlik sensörleri; soğutma kulesi, kazan ve agresif kimyasal banyolarda geniş aralıklı ölçüm.
Teknik özellikler
| Temaslı sensör ölçüm prensibi | Elektrotlar aracılığıyla iletkenlik ölçümü; soğutma kulesi, kazan, ters ozmoz ve diğer yağsız uygulamalar için ideal; farklı hücre sabitleriyle geniş iletkenlik aralığı kapsanır |
|---|---|
| Temaslı sensör aralığı | Hücre sabiti 1,0 sensörler 25°C'de 0-30.000 µS/cm'e kadar (soğutma kulesi ve kazan tipleri); W100/W600 için hücre sabiti 10,0 seçeneğiyle kazanlarda 0-300.000 µS/cm'e kadar çıkar |
| Temaslı sensör malzeme/basınç | Düşük basınç: polipropilen gövde, grafit veya 316 SS elektrot, 150 PSI/10 bar'a kadar; yüksek basınç: 316 paslanmaz çelik + PEEK gövde, 300 PSI/20 bar'a (kazan tiplerinde 250 PSI/16,7 bar) kadar |
| Temaslı sensör montaj/kablo | 1" NPTM daldırma veya 3/4" NPTF hat-içi montaj; pasif sensörlerde 3-20 ft standart kablo, aktif (elektronikli) sensörlerde 250 ft'e kadar uzatma |
| Elektrotsuz (toroidal) ölçüm prensibi | Kapsüllenmiş, temassız toroidal teknoloji; ince kaplamalara ve kirlenmeye karşı bağışık — yağlı temizleyici banyoları, kromatlar, durulama tankları, duman yıkayıcılar gibi zorlu kimyasal ortamlarda kullanılır |
| Elektrotsuz sensör aralığı | Modele göre 500 µS/cm - 2.000 mS/cm arası (aktif modellerde 0,1-1 mS, 1-10 mS, 10-100 mS, 100-1.000 mS gibi dar bantlar da mevcut); toplamda 1.000 mS/cm'e kadar (25°C, sıcaklığa göre değişir) |
| Elektrotsuz sensör malzeme/montaj | CPVC veya PEEK gövde; 1" NPTM daldırma veya 2" NPTM hat-içi montaj; W400 ve WebMaster kontrolörler aktif (elektronikli) sensör gerektirir, W100/W600 pasif sensörle çalışır |
| Sıcaklık telafisi | Termistör (10K veya 100K) ya da RTD (PT1000) sıcaklık elemanı, sensör tipine göre değişir |
| Sıcaklık aralığı | Tipik soğutma kulesi uygulaması 0-70°C (32-158°F); tipik kazan uygulaması 0-205°C (32-401°F); ölçüm aralığı sıcaklık arttıkça belirlenen çarpan tablosuna göre daralır (25°C referans, 0°C'de %181,3 — 180°C'de %22,9) |
Walchem, iletkenlik ölçümü için birbirinden tamamen farklı iki sensör teknolojisi sunar: elektrotlar aracılığıyla doğrudan ölçüm yapan temaslı (contacting) sensörler ve kapsüllenmiş toroidal bobinle temassız ölçüm yapan elektrotsuz (electrodeless) sensörler. İki teknoloji arasındaki seçim, uygulamanın kimyasal agresifliğine ve kirlenme riskine göre yapılır.

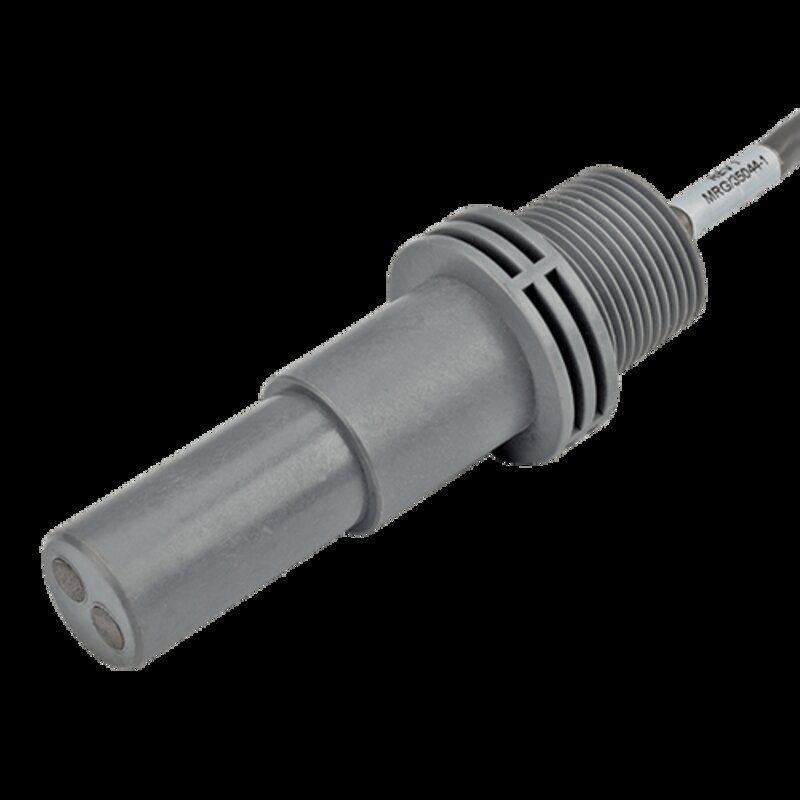

Temaslı (elektrotlu) iletkenlik sensörleri
Temaslı sensörler soğutma kulesi, kazan, ters ozmoz ve diğer yağsız uygulamalarda idealdir. Düşük basınçlı tipler polipropilen gövde ve grafit veya 316 paslanmaz çelik elektrotlarla 150 PSI (10 bar)‘a kadar çalışır; yüksek basınç gerektiren kazan uygulamalarında paslanmaz çelik + PEEK gövdeli tipler 300 PSI’ye (20 bar) kadar dayanır. Hücre sabiti 1,0 olan standart sensörler 0-30.000 µS/cm aralığını kapsar; W100 ve W600 serisi kontrolörler için sunulan hücre sabiti 10,0 seçeneği, kazan sularında 0-300.000 µS/cm’e kadar ölçüm yapılmasını sağlar.
W400 ve WebMaster serisi kontrolörler, sensör sinyalini kontrolörün okuyabileceği bir voltaja çeviren elektronik içeren aktif sensörler gerektirir; W100 ve W600 serisi kontrolörler ise pasif sensörlerle çalışır ve kablo dizilimi kontrolör tipine göre farklılık gösterir.

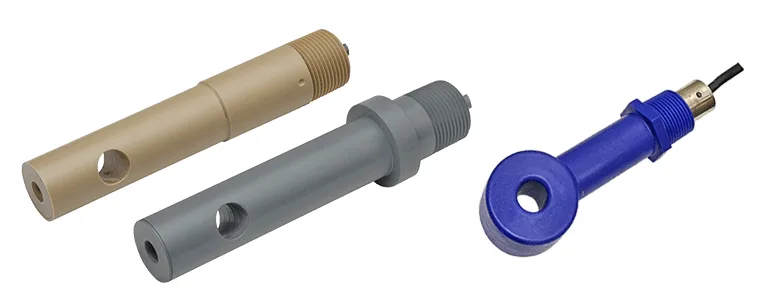

Elektrotsuz (toroidal) iletkenlik sensörleri
Elektrotsuz sensörler, çözeltiyle doğrudan elektriksel temas kurmadan kapsüllenmiş toroidal teknolojiyle ölçüm yapar. Bu tasarım, temaslı sensörlerin karşılaştığı ince kaplama birikimi ve kalibrasyon kararsızlığı sorunlarına karşı bağışıktır — bu yüzden yağlı temizleyici banyoları, kromat çözeltileri, durulama tankları ve duman gazı yıkayıcıları gibi zorlu kimyasal ortamlarda tercih edilir. CPVC veya PEEK gövdeli modeller, çözeltinin sıcaklığına bağlı olarak 1.000 mS/cm’e kadar iletkenlik ölçebilir; dar bantlı aktif modeller (ör. 0,1-1 mS veya 10-100 mS) daha hassas ölçüm gerektiren proseslerde kullanılır.
Sıcaklık telafisi ve seçim kriterleri
Her iki sensör tipinde de sıcaklık ölçümü termistör (10K/100K) veya RTD (PT1000) elemanıyla yapılır ve ölçülen iletkenlik 25°C referansına göre sıcaklık çarpan tablosuyla normalize edilir — örneğin 0°C’de ölçülen bir değer, referansın %181,3’ü olarak, 180°C’de ise %22,9’u olarak hesaplanır. Sensör seçiminde belirleyici üç kriter: beklenen iletkenlik aralığı, proses basıncı/sıcaklığı ve çözeltinin kirletici/aşındırıcı niteliği. Uygulamanızı anlatın; doğru sensör tipini ve hücre sabitini birlikte belirleyelim.
Kullanım alanları
- Soğutma kulesi blöf kontrolü
- Kazan besi suyu ve blöf yönetimi
- Ters ozmoz (RO) sistem izleme
- Kondensat hattı iletkenlik izleme
- Yağlı temizleyici banyoları, kromatlar ve durulama tankları (elektrotsuz)
- Duman gazı yıkayıcı (scrubber) uygulamaları
Teknik Doküman ve Kılavuzlar
- Walchem İletkenlik Sensörleri Broşürü (Kontaklı ve Elektrotsuz) Katalog · PDF
- WEC310 Serisi Elektrotsuz İletkenlik Kontrolörü Datasheet Datasheet · PDF
Dokümanlar üretici kaynağıyla son olarak 2026-08-21 tarihinde karşılaştırıldı.
