Walchem pH/ORP Sensörleri (WEL/WDS Serisi) ve Ön Amplifikatörler

Walchem pH/ORP sensörleri ve ön amplifikatörler; soğutma kuleleri, atıksu nötralizasyon tesisleri, metal yüzey işlem banyoları ve içme suyu hatlarında 0–14 pH ve ±2000 mV (ORP) aralığında kaçak akımlardan etkilenmeden ölçüm yapan modüler kartuşlu WEL Serisi (100 PSI / 6,9 bar), değiştirilebilir tuz köprülü WDS Serisi tam diferansiyel sensörler (-5…95 °C, 900 m sinyal mesafesi), yüksek basınç/sıcaklık elektrotları (102029 / 102963, 500 PSI / 135 °C) ve sinyali 305 m (1.000 ft) mesafeye taşıyan NEMA 4X ön amplifikatörlerden oluşur (Walchem WEL/WDS & Preamplifier Datasheets, 180169, 180408). Walchem (Iwaki grubu) Türkiye distribütörü Mikron Proses (Üsküdar, İstanbul), WEL/WDS elektrotların ve ön amplifikatörlerin seçimini, kontrolör entegrasyonunu, saha devreye alma ve kalibrasyon desteğini yürütür.

Walchem’in pH/ORP ölçüm hattı, dört farklı ihtiyacı karşılayan ürünlerden oluşur: modüler kartuşlu WEL Serisi elektrotlar, klasik gövdeli WDS Serisi diferansiyel sensörler, standart (amplifikatörsüz) elektrotları Walchem kontrolörlerine bağlamak için ön amplifikatörler, ve aşırı sıcaklık/basınç koşulları için özel yüksek sıcaklık elektrotları.

Walchem pH/ORP Sensör ve Ön Amplifikatör Karşılaştırma Tablosu

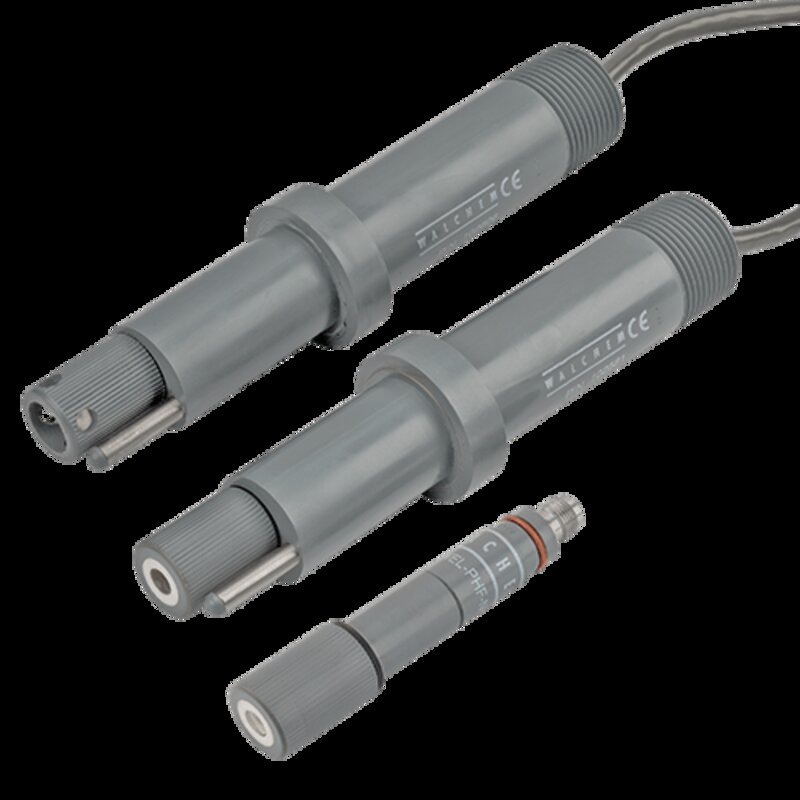

WEL Serisi: Modüler kartuşlu diferansiyel elektrotlar

WEL Serisi, CPVC gövdeli, dayanıklı ve modüler bir tasarıma sahiptir: pH ve ORP kartuşları takım kullanmadan, dakikalar içinde takılıp çıkarılabilir. Kartuşlardaki vidalı kilit bağlantısı ve çift FKM o-ring contası, her seferinde su geçirmez bir sızdırmazlık sağlar. Ön amplifikatör (veya isteğe bağlı 4–20 mA verici) ve sıcaklık telafi elemanı gövdenin içinde yer alır ve elektrot değiştirildiğinde atılmaz — bu da işletme maliyetini düşürür.

Gövdeye entegre titanyum çözelti topraklama çubuğu, diferansiyel ölçüm tekniğini mümkün kılar: bu sayede elektrot ömrü uzar, kaçak voltaj/akım ve toprak döngüsü sorunlarına karşı dirençli, güvenilir bir ölçüm elde edilir. Elektrot kontrolör tarafından beslendiği için sinyal her zaman önceden yükseltilmiştir ve bitmesi gereken bir pil yoktur. Kartuş seçenekleri arasında düz yüzey (PHF), küresel (PHB) ve HF dirençli (PHH) pH kartuşları ile düz yüzey (MVF) ve çubuk tip (MVR) ORP kartuşları bulunur; düşük iletkenlikli numuneler (10–100 µS/cm) için özel bir düz pH kartuşu (PHLI) de mevcuttur. Aynı gövde ve kartuş hem daldırma hem hat-içi montajda kullanılabildiğinden yedek parça stoku sadeleşir.

WDS Serisi: Klasik gövdeli diferansiyel sensörler

WDS Serisi, iki elektrotlu diferansiyel ölçüm tekniği kullanır: biri proses ölçümü, diğeri referans ölçümü yapan iki elektrot, üçüncü bir metal elektroda göre diferansiyel olarak ölçülür. Referans elektrot, pH 7 tamponu içine gömülü cam bir elektrottur ve gözenekli, değiştirilebilir bir tuz köprüsünün arkasında korunur — köprü kirlenir veya tıkanırsa kolayca değiştirilebilir, bu da gümüş/gümüş klorür referanslara göre kimyasal saldırıya karşı daha dayanıklı olmasını sağlar.

WDS sensörleri Walchem ön amplifikatörüyle kullanıldığında sinyali 900 metreye (3.000 ft) kadar taşıyabilir ve W100P (WCNP), P100 (MCNP), W600, W900 ve Intuition-6/9 kontrolörleriyle doğrudan uyumludur. Ölçüm aralığı 0–14 pH ve -2000 ile +2000 mV (ORP) arasındadır; kararlılık 0,03 pH/gün ve 2 mV/gün (kümülatif olmayan) seviyesindedir.

Ön amplifikatörler ve yüksek sıcaklık elektrotları

Elinizde zaten standart, amplifikatörsüz bir pH/ORP/ISE elektrot varsa, Walchem’in harici veya dahili ön amplifikatörleri bu elektrodu Walchem kontrolörleriyle uyumlu hale getirir. Kablo hattı 20 ft’ten (6 m) kısaysa dahili tip kontrolör muhafazasına monte edilir (veya doğrudan ön-amplifikatörsüz WPHNP / WPHBP / MPHNP girişli kontrolör kullanılır); daha uzun hatlarda NEMA 4X duvar tipi harici muhafaza tercih edilir — elektrot buraya kısa bir koaks kabloyla bağlanır, amplifiye edilen sinyal ardından 22 AWG ekranlı kabloyla 305 metreye (1.000 ft) kadar güvenilir şekilde kontrolöre taşınır.

Standart elektrotların dayanamayacağı proses koşulları için 102029 (pH) ve 102963 (ORP) yüksek sıcaklık/basınç elektrotları kullanılır: oda sıcaklığında 500 psi’ye (34 bar), düşük basınçlı kurulumlarda ise 275 °F’e (135 °C) kadar erimeden dayanır. İlgili sayfalarımız: Online pH ve ORP Ölçümü, Analitik Ölçüm ve Kontrol, İçme Suyu ve Atık Su Sektörü, Yüzey İşlem ve Kaplama Sektörü ve Teknik Kütüphane.
