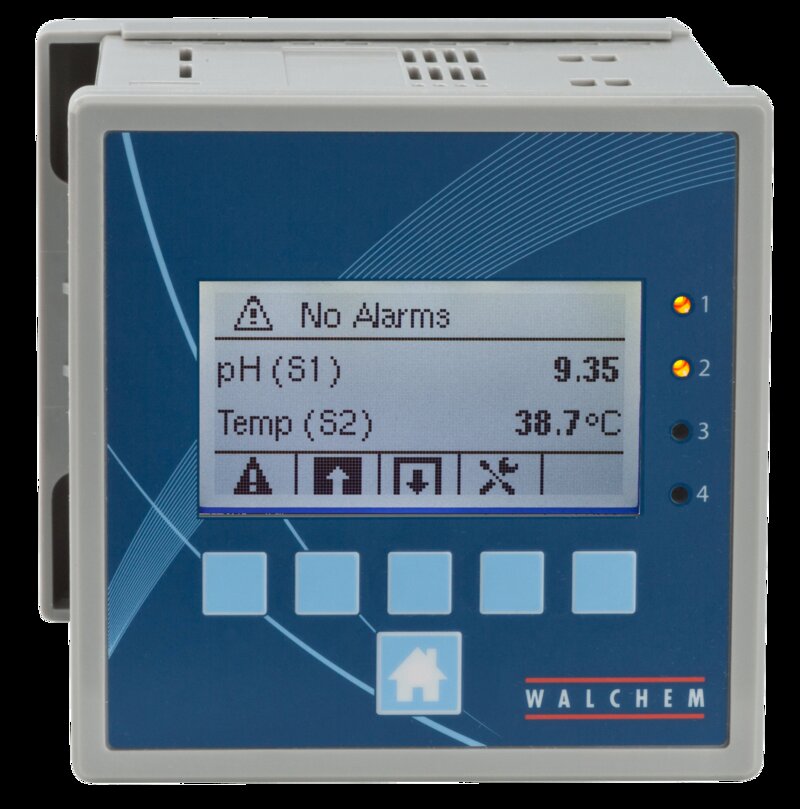

P100 Serisi Panel Tip Kontrolör (WCNP / WPHNP / MCNP / MPHNP)
Tek sensör girişli, çok parametreli 1/4 DIN panel tipi kontrolör (iletkenlik, pH, ORP/ISE, dezenfeksiyon). WCNP, WPHNP, WPHBP, MCNP ve MPHNP model kodlarıyla 4 röle veya 2 röle + 2 pompa darbe çıkışı ve izole 4–20 mA çıkış.
Teklif isteP100 Serisi Panel Tip Kontrolör (WCNP / WPHNP / MCNP / MPHNP) için teknik teklif alın — Uygulamanızı anlatın; doğru model ve konfigürasyonu birlikte belirleyelim.
Teknik özellikler
| Sensör girişi (WCNP / MCNP) | Tek üniversal giriş; temaslı iletkenlik (K=0,01 / 0,1 / 1,0 / 10,0 cm⁻¹; 0–300.000 µS/cm, ±%1), elektrotsuz toroidal iletkenlik (500–2.000.000 µS/cm), ön-amplifikatörlü pH (-2…16 pH) / ORP (±1500 mV), Walchem dezenfeksiyon sensörü (-2000…+1500 mV) veya jenerik sensör (-2/+2 VDC) |
|---|---|
| Ön-amplifikatörsüz pH/ORP/ISE (WPHNP / MPHNP / WPHBP) | Yüksek empedanslı elektrot girişi (maks. 6 m / 20 ft koaks kablo): WPHNP ve MPHNP çıplak kablo klemensli, WPHBP doğrudan BNC konnektörlü; ISE elektrotlar (Hefer WHA-2000 su sertliği dahil) doğrudan bağlanır |
| Dijital giriş | 1 adet optik izole giriş (9 VDC, 2,3 mA) — akış şalteri/interlock (< 2 s), kontaklı su sayacı (0–10 Hz, 50 ms) veya paddlewheel debimetre (0–500 Hz) |
| Röle ve darbe çıkışı (110 vs 120 kod) | 110 kodlu modeller (WCNP-110-A-N, WPHNP-110-A-N): 4 adet kuru kontak mekanik röle (6 A rezistif / röle, toplam 10 A, 1/8 HP; W100W duvar tipinde 3 enerjili + 1 kuru kontak) · 120 kodlu modeller (WCNP-120-A-N, WPHNP-120-A-N, MCNP-120-A, MPHNP-120-A): 2 kuru kontak röle + 2 opto-izole katı hal darbe çıkışı (200 mA, 40 VDC maks., 1–300 darbe/dk oransal/PID pompa sürüşü) |
| Analog çıkış ('A' kodu) | 1 adet dahili beslemeli, tam izole 4–20 mA çıkış (maks. 600 Ohm yük, ±%0,5 doğruluk) — PLC, kaydedici veya dozaj pompasına doğrusal/PID kontrol |
| Muhafaza ve ekran | Panel tipi 1/4 DIN (92 × 92 mm pano kesiti), polikarbonat NEMA 4X (IP65), 128 × 64 arka aydınlatmalı grafik ekran |
| Çalışma sıcaklığı ve besleme | -20…55 °C (-4…131 °F) ortam sıcaklığı; 100–240 VAC, 50/60 Hz, 7 VA maks.; USB üzerinden firmware güncelleme |
Walchem P100 (W100P) serisi panel tip kontrolör; tek sensör girişiyle temaslı iletkenlik (0–300.000 µS/cm, ±%1), elektrotsuz toroidal iletkenlik (500–2.000.000 µS/cm), pH (-2…16 pH), ORP/ISE (±1500 mV) veya amperometrik dezenfeksiyon (-2000…+1500 mV) ölçümü yapan, 1/4 DIN (92 × 92 mm) pano kesitli ve NEMA 4X (IP65) korumalı proses kontrol cihazıdır (W100/P100 Datasheet 180537 Rev. L, W100P Brochure 180624.B). WCNP, WPHNP, WPHBP, MCNP ve MPHNP sipariş kodlarıyla 4 kuru kontak röle (110 kod; W100W duvar tipinde 3 enerjili + 1 kuru kontak) veya 2 röle + 2 opto-izole pompa darbe çıkışı (120 kod, 1–300 darbe/dk) ve 1 izole 4–20 mA çıkış sunan bu seri; Walchem (Iwaki grubu) Türkiye distribütörü Mikron Proses (Üsküdar, İstanbul) tarafından sensör eşleştirmesi, yedek parça, yenileme (retrofit) ve kalibrasyon desteğiyle sunulur.
Walchem P100 / W100P Serisi: WCNP, WPHNP, MCNP ve MPHNP Model Tablosu
P100 ve W100P ailesinde sipariş kodu; sensör giriş tipini (WCNP/MCNP, WPHNP/MPHNP, WPHBP), röle/darbe çıkış yapısını (110 vs. 120) ve analog çıkışı (A) belirler (W100/P100 Datasheet 180537 Rev. L, s. 1–3):
| Model Kodu | Sensör Giriş Kartı ve Ölçüm Aralığı | Röle ve Darbe Çıkışı (110 vs 120) | Analog Çıkış ve Dijital Giriş | Kasa ve Bağlantı |
|---|---|---|---|---|
| WCNP-110-A-N | Üniversal (WCNP): Temaslı iletkenlik (K=0,01 / 0,1 / 1,0 / 10,0; 0–300.000 µS/cm), toroidal iletkenlik (500–2.000.000 µS/cm), ön-amp. pH (-2…16 pH) / ORP (±1500 mV), dezenfeksiyon (-2000…+1500 mV) | 4 adet kuru kontak mekanik röle (6 A rezistif / röle, toplam 10 A, 1/8 HP / 93 W) | 1 izole 4–20 mA çıkış (600 Ω, ±%0,5) + 1 dijital giriş (0–500 Hz debimetre / interlock) | 1/4 DIN (92 × 92 mm) panel tip (NEMA 4X / IP65), 100–240 VAC (N = klemensli) |
| WCNP-120-A-N | Üniversal (WCNP): İletkenlik, ön-amplifikatörlü pH/ORP veya dezenfeksiyon | 2 kuru kontak röle (6 A) + 2 opto-izole katı hal darbe çıkışı (200 mA, 40 VDC, 1–300 darbe/dk) | 1 izole 4–20 mA çıkış (A) + 1 dijital giriş (9 VDC, 2,3 mA) | 1/4 DIN panel tip (NEMA 4X / IP65), 100–240 VAC |
| WPHNP-110-A-N | Ön-amplifikatörsüz yüksek empedanslı pH/ORP/ISE girişi (WPHNP: çıplak kablo klemensli, maks. 6 m / 20 ft) + Pt100/Pt1000 | 4 adet kuru kontak mekanik röle (6 A) | 1 izole 4–20 mA çıkış (A) + 1 dijital giriş | 1/4 DIN panel tip (IP65), 100–240 VAC |
| WPHNP-120-A-N | Ön-amplifikatörsüz yüksek empedanslı pH/ORP/ISE girişi (WPHNP, klemensli) | 2 kuru kontak röle (6 A) + 2 opto-izole katı hal darbe çıkışı (1–300 darbe/dk) | 1 izole 4–20 mA çıkış (A) + 1 dijital giriş | 1/4 DIN panel tip (IP65), 100–240 VAC |
| WPHBP-110-A-N / 120-A-N | Ön-amplifikatörsüz pH/ORP/ISE girişi, doğrudan BNC konnektörlü (WPHBP) | 110: 4 kuru kontak röle · 120: 2 röle + 2 opto-izole darbe çıkışı (1–300 darbe/dk) | 1 izole 4–20 mA çıkış (A) + 1 dijital giriş | 1/4 DIN panel tip (IP65), 100–240 VAC |
| MCNP-120-A / MPHNP-120-A | Iwaki / Walchem P100 pompa kontrolörü: MCNP (üniversal) veya MPHNP (ön-amp’süz pH/ORP) | 2 kuru kontak röle + 2 opto-izole darbe çıkışı (1–300 darbe/dk, Iwaki dozaj pompalarıyla doğrudan uyumlu) | 1 izole 4–20 mA çıkış (A) + 1 dijital giriş | 1/4 DIN panel veya duvar tipi NEMA 4X (IP65) |
Model durumu ve Eski Model Kodu (W100P)
- Model durumu: Walchem,
P100(W100P) serisini kendi sitesinde üretimden kalkan ama desteği süren (Discontinued with Support) ürünler arasında listeliyor. Güncel karşılıkları duvara monte W100W, W600 ve Intuition-6 serileridir. - Eski model kodu (
W100P): P100 ile W100P Serisi Panel Tip Kontrolör aynı modeldir;W100Pönceki ürün kodudur. - Sensör ve ISE uyumluluğu:
W100P/P100’de kullandığınız Walchem iletkenlik, WDS/WEL pH/ORP, amperometrik dezenfeksiyon ve Hefer WHA-2000 su sertliği (ISE) sensörleri Intuition-6 ve Intuition-9 ile de doğrudan çalışır (Mikron teyidi).
Kullanım alanları
- Soğutma kulesi ve kazan suyu iletkenlik blöf ve kimyasal kontrolü
- Iwaki elektronik dozaj pompalarının doğrudan darbe (1–300 darbe/dk) veya 4–20 mA ile oransal sürülmesi
- İletkenlik, pH, ORP veya ISE (su sertliği) bazlı tek parametre izleme
- Dezenfeksiyon (serbest klor, ClO2, PAA, ozon) dozajı kontrolü
- Su sayacı/debimetre bazlı volümetrik (ppm) kimyasal besleme
Teknik Doküman ve Kılavuzlar
- P100 Serisi Kullanım Kılavuzu ve W100/P100 Datasheet (180537 Rev. L) Kullanım Kılavuzu · PDF Doküman sayfası →
- W100P (P100) Serisi Broşür (180624.B) Katalog · PDF
- Walchem WCN/WPH/P100 Serisi Panel Montajlı Endüstriyel Kontrolör Kullanım Kılavuzu Kullanım Kılavuzu · PDF Doküman sayfası →
Dokümanlar üretici kaynağıyla son olarak 2026-10-30 tarihinde karşılaştırıldı.
WALCHEM SSS
P100 Serisi Panel Tip Kontrolör (WCNP / WPHNP / MCNP / MPHNP) Hakkında Sıkça Sorulan Sorular
P100 Serisi Panel Tip Kontrolör (WCNP / WPHNP / MCNP / MPHNP) teknik özellikleri, uygulama koşulları, kalibrasyon ve tedarik hakkında sık sorulan sorular.
Walchem P100 ile W100P arasındaki fark nedir ve MCNP / WCNP kodları neyi gösterir?
Walchem P100 ile W100P donanım ve ölçü (1/4 DIN, 92 × 92 mm) olarak aynı kontrolördür; W100P önceki katalog kodu, P100 ise güncel seri adıdır (Iwaki dozaj pompası kontrolörü paketlerinde MCNP-120-A ve MPHNP-120-A kodlarıyla da adlandırılır). WCNP/MCNP üniversal giriş kartını (iletkenlik, ön-amplifikatörlü pH/ORP, dezenfeksiyon), WPHNP/MPHNP ise ön-amplifikatörsüz yüksek empedanslı pH/ORP/ISE girişini temsil eder.
MCNP-120-A / WCNP-120-A-N modelleri Iwaki dozaj pompalarını nasıl sürer?
'120' kodlu modellerde 2 adet kuru kontak mekanik röleye (6 A) ek olarak 2 adet opto-izole katı hal (solid-state) darbe çıkışı (200 mA, 40 VDC maks.) bulunur. Bu darbe çıkışları Iwaki EWN-R / EHN-R gibi harici darbe girişli elektronik dozaj pompalarını 1–300 darbe/dakika aralığında doğrudan oransal veya PID modunda sürer; ayrıca 'A' kodlu izole 4–20 mA çıkış üzerinden de analog kontrollü pompalar veya PLC beslenir.
Sahadaki mevcut P100 / W100P kontrolörün güncel karşılığı nedir?
Walchem P100 / W100P serisini üretimden kalkan ama desteği süren (Discontinued with Support) ürünler arasında listelemektedir. Yeni kurulumlarda doğrudan karşılıkları duvara monte W100W, W600 ve Intuition-6 serileridir. P100/W100P'de kullanılan tüm Walchem sensörleri W100W, W600 ve Intuition-6/9 ile doğrudan uyumludur.
Türkiye'de Walchem P100 (MCNP / MPHNP / WCNP / WPHNP) yedek parça ve yenileme desteğini kim verir?
Walchem P100 ve W100P serisi kontrolörler için uyumlu sensörler, yedek parçalar ve güncel Walchem kontrolör serilerine geçiş mühendisliği; Walchem (Iwaki grubu) Türkiye distribütörü Mikron Proses (Üsküdar, İstanbul) tarafından sağlanır.
