IX Serisi Dozaj Pompası
Iwaki'nin dijital kontrollü, direkt tahrikli diyaframlı dozaj pompası ailesi. IX-B/C/D gövdeleriyle 0,0075–300 L/saat kapasite ve 1,7 MPa'ya kadar basınç sunar.
IX Serisi Dozaj Pompası için teknik teklif alın — Uygulamanızı anlatın; doğru model ve konfigürasyonu birlikte belirleyelim.
Teklif İsteyinTeknik özellikler
| Kapasite aralığı — IX-B | 0,0075 – 45 L/saat (IX-B007/015/030/045 modelleri) |
|---|---|
| Kapasite aralığı — IX-C | 0,08 – 150 L/saat (IX-C060/150 modelleri) |
| Kapasite aralığı — IX-D | 0,2 – 300 L/saat (IX-D150/300 modelleri) |
| Maksimum basınç | 0,4 – 1,7 MPa (modele göre; en yüksek değer IX-B007'de; IX-C/D için 1,0 MPa = 10 bar'a kadar) |
| Turndown oranı | 1000:1'e kadar (Iwaki America IX broşürü, 05/2022); IX-C Avrupa kataloğunda 750:1 |
| Motor | Fırçasız DC (BLDC) motorla strok hızı kontrolü |
| Ana malzemeler | PVDF gövde (TC/TE tip), SUS316 gövde (S6 tip) |
| Sıvı sıcaklığı | 0 – 50 °C (TC/TE tip), 0 – 80 °C (S6 tip) |
| Doğruluk | ±%1 (IX-B için 30 mL/saat, IX-C060 için 0,4 L/saat altındaki debilerde garanti edilmez) |
| Koruma sınıfı | IP65 (sürücü ve kontrol ünitesi ayrı ayrı mühürlü) |
| Besleme gerilimi | 100–240 VAC, 50/60 Hz (dünya genelinde uyumlu, UL/CE) |
| Güç tüketimi | IX-B: 17–19 W, IX-C: 62 W, IX-D: 110 W (modele göre) |
| Kontrol modları | Manuel, analog (4-20 mA), pulse (orantı), batch, interval batch, opsiyonel Profibus-DP |
IX Serisi, Iwaki’nin dijital kontrollü ve direkt tahrikli diyaframlı dozaj pompası ailesidir. Üç gövde büyüklüğü (IX-B, IX-C, IX-D) toplamda 0,0075 L/saat’ten 300 L/saat’e kadar geniş bir kapasite aralığını, 1,7 MPa’ya varan basınçla kapsar. Bir kontrol motoru deşarj ve emiş hızlarını ayrı ayrı ayarlayarak yüksek doğruluk (±%1) ve düşük darbe ile sabit enjeksiyon sağlar; helisel dişliler ve yay desteği sayesinde güç tüketimi standart yay-geri (spring back) tasarıma göre yaklaşık %70 azalır (IX-C tip için ölçülen değer: 200W → 60W).

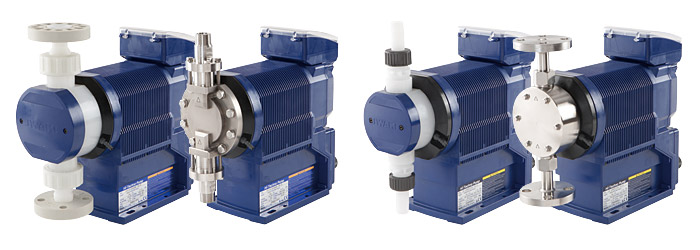

Üç gövde büyüklüğü: IX-B, IX-C, IX-D
- IX-B (007/015/030/045): 0,0075–45 L/saat, PVDF gövde standart (TC/TE), opsiyonel SUS316 (S6); en yüksek basınç 1,7 MPa (IX-B007). Esnek montaj (duvar/taban), LED durum çubuğu ve George Fisher union dahil tüp/dişli/flanşlı bağlantı seçenekleri sunar.
- IX-C (060/150): 0,08–150 L/saat, TC/TE veya S6 gövde seçenekleri; operatör dostu 6 farklı kontrol ünitesi montaj pozisyonu (TB/TF/TR/TL/RF/LF) ve karakter LCD ekran.
- IX-D (150/300): 0,2–300 L/saat, ailenin en yüksek kapasiteli modelleri; 110W güç tüketimi ve 1,3A akım ile çalışır.
Tüm modellerde diyafram malzemesi PTFE bazlıdır (TC/TE tip: PTFE+PFA; S6 tip: PTFE+EPDM); vana ve conta malzemeleri gövde tipine göre alumina seramik, SUS316 veya PTFE’dir.
Güvenlik, hassasiyet ve kontrol özellikleri
Tüm modellerde diyafram yırtığı dedektörü ve yüksek deşarj basıncına karşı anormal basınç algılama (maksimum basıncın 1,3–2 katında devreye girer) standarttır; bir drenaj deliği diyafram hasarında güvenli çalışmayı sağlar. Patent bekleyen degazlama valfi tasarımı sayesinde IX serisi gaz kilitlenmesi yaşamaz ve prime sorunu çekmez (maksimum emiş yüksekliği: 2 m).
Pompa analog (4–20 mA), pulse (orantılı), batch veya interval batch modlarında çalışabilir; opsiyonel Profibus-DP dönüştürücü kutusuyla saha otomasyonuna entegre edilebilir. Sürücü ve kontrol üniteleri ayrı ayrı IP65 korumalıdır ve 100–240 VAC evrensel besleme ile UL/CE standartlarına uygundur. Su arıtımından kimyasal işlemlere kadar endüstrilerde otomatik kimyasal teslimat ihtiyacını karşılar; Iwaki’nin kendi teknik dokümantasyonunda IX serisi ayrıca gemi balast suyu arıtma sistemlerinde (BWTS) klorlama ve elektroliz tabanlı proseslerde kullanılan pompalar arasında listelenir.
Kullanım alanları
- Su arıtımından kimyasal proseslere kadar endüstriyel otomatik kimyasal dozajlama
- Yüksek tekrarlanabilirlik gerektiren pH/klor kontrolü gibi hassas proses uygulamaları
- Gemi balast suyu arıtma sistemleri (BWTS) gibi klorlama/elektroliz tabanlı dezenfeksiyon hatları
