Dozaj Pompaları — Iwaki Kimyasal Dozaj Pompası

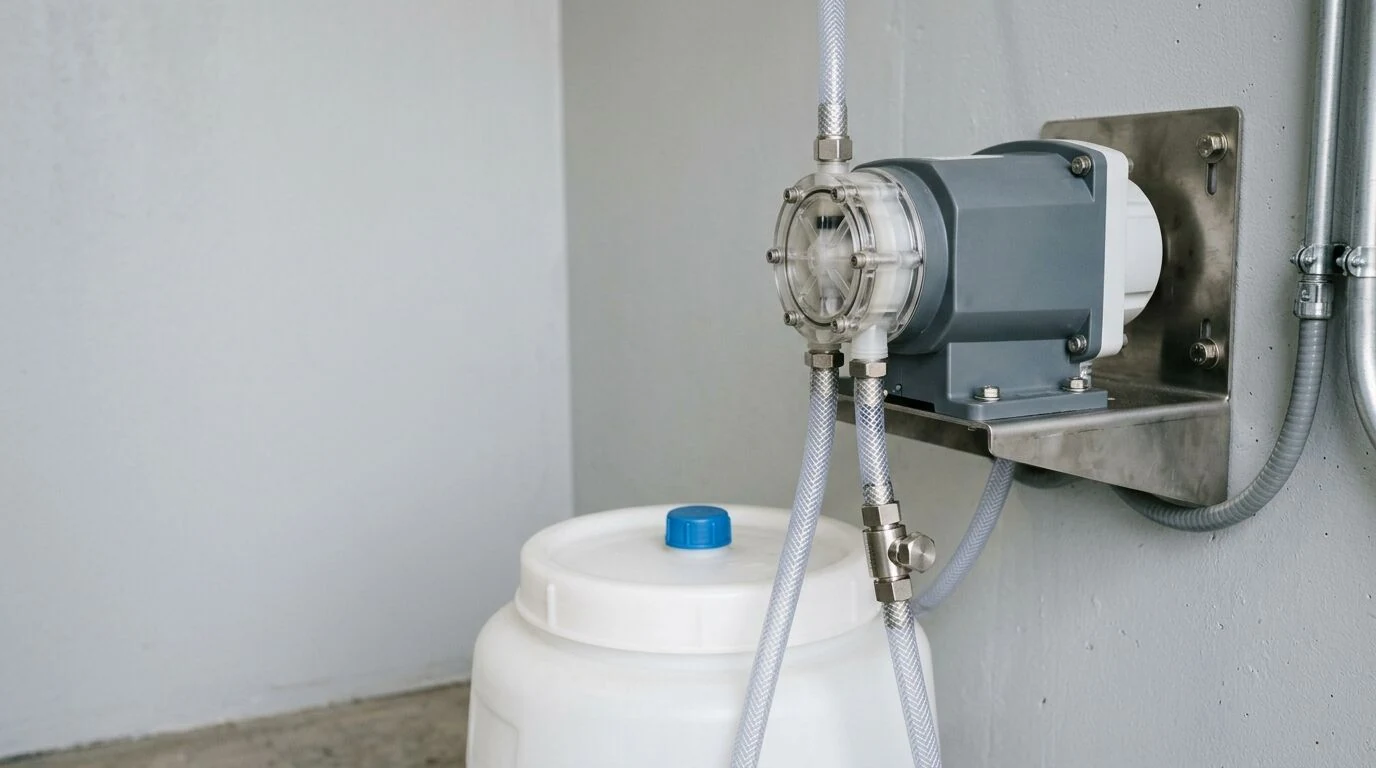

Iwaki dozaj pompaları elektromanyetik mikro dozaj pompalarından doğrudan tahrikli dijital diyaframlı ve IEC motorlu ağır hizmet pompalarına kadar uzanır. Yaklaşık 0,003 L/saat'ten (HRP) 3.240 L/saat'e (LK, 60 Hz) kadar klor, asit, kostik, koagülant ve dezenfektan dozajı için otomatik kontrollü çözümler sunar.
Dozaj Pompası Seçiminde Üç Karar
- Hangi tahrik? Küçük ve orta debide elektromanyetik (EH-E, EWN, EWP) veya dijital doğrudan tahrikli IX; yüksek debi ve ağır hizmette motor tahrikli LK; mikro dozaj ve cihaz içi (OEM) kullanımda HRP.
- Hangi debi ve basınç? Katalog debisi maksimum deşarj basıncında verilir ve basınç düştükçe artar; debi ile karşı basınç birlikte okunur.
- Hangi kimyasal ve malzeme? Pompa kafası, valf bilyesi ve conta kimyasala göre kimyasal uyum tablosundan seçilir; gaz çıkaran kimyasallarda otomatik hava tahliyeli veya yüksek sıkıştırma tipi gerekir.
Diyaframlı Dozaj Pompası ve Debi Ayarı
Diyaframlı dozaj pompasında diyafram her vuruşta emiş valfinden sıvıyı çeker ve deşarj valfinden basar. Debi iki değişkenle ayarlanır: vuruş hızı (dakikadaki vuruş sayısı) ve vuruş uzunluğu (diyaframın hareket mesafesi). Iwaki EWN-R kılavuzu, vuruş hızını debi ayarının ana yolu olarak tarif eder; EH-E'de vuruş uzunluğu yüzde 20–100, vuruş hızı 1–360 vuruş/dakika aralığındadır. Aynı pompa farklı basınçta farklı debi verir: katalog değerleri maksimum basınçta ölçülür ve basınç azaldıkça debi artar.
Kontrol sinyali pompanın görevini belirler. Manuel modda vuruş hızı tuşlarla ayarlanır; oransal modda harici 4-20 mA sinyali vuruş hızını orantılı değiştirir; pulse modunda bir debimetrenin darbe sinyali bölücü veya çarpanla vuruşa çevrilir. Bu yüzden aynı gövde, bir pH kontrolörünün çıkışıyla da, bir debimetreyle senkron da çalışabilir. Dozaj pompası ile transfer pompasının farkı için kimyasal pompa seçim rehberi kullanılır.
Iwaki Dozaj Pompası Serileri: Seçim Tablosu
| Seri | Tahrik | Debi | Basınç | Kontrol | Islak uç |
|---|---|---|---|---|---|
| IX | Fırçasız DC motor, doğrudan tahrikli dijital diyafram | 0,0075–300 L/saat (IX-B, IX-C, IX-D) | 0,4–1,7 MPa (IX-C/D 1,0 MPa'ya kadar) | Manuel, 4-20 mA, pulse, batch, interval batch; opsiyonel Profibus-DP | PVDF (TC/TE) veya SUS316 (S6) |
| EH-E | Elektromanyetik diyafram | 20,4–75 L/saat (E31–E56) | 0,2–1,0 MPa | Manuel, oransal (4-20 mA), sayım, bölme | PVC, GFRPP, SUS316, PVDF |
| EWN-R | Elektromanyetik, mikroişlemci kontrollü | 12–420 mL/dak | Anma 0,2–1,0 MPa; yüksek basınç tipi 1,7 MPa'ya kadar | Manuel; DIV, MULT, ANA.R, ANA.V | PVC, GFRPP, PVDF, SUS316 |
| EWN-A | Elektromanyetik, otomatik hava tahliye valfli | 1,8–6,6 L/saat | 0,7–1,0 MPa | EWN-R/EWN-Y platformu; vuruş hızı 1–360 vuruş/dakika | PVC |
| EWN-Y | Elektromanyetik, yüksek fonksiyonlu | 38–420 mL/dak | 0,2–1,0 MPa | EFS ile geri besleme ve batch kontrol | PVC, GFRPP, PVDF, SUS316 |
| EWP | Elektromanyetik, IP66 | 38–420 mL/dak | 0,2–1,0 MPa | EWP-R: ANA.P, ANA.V, PLS.V, DIV, MULTI, BATCH, INT.B | PVC, GFRPP, PVDF, SUS316 |
| HRP | Elektromanyetik DC, 12/24 VDC, OEM | 0,055–38 mL/dak | 0,2 MPa | Pulse, 4-20 mA, 1-5 VDC, start/stop | PVDF, PTFE-EPDM diyafram |
| LK | Motor tahrikli, çift kam mekanik diyafram | 0,02–45 L/dak (50 Hz) | 0,2–1,5 MPa | Mikrometre kadranlı vuruş ayarı; deşarj hassasiyeti artı/eksi %2 FS | PVC veya SUS316 / SCS13 |
| G | Seramik dişli pompa (GX salmastralı, GM manyetik) | 35,2 L/dak'ya kadar (50 Hz) | 1,0 MPa | İnvertörle devire orantılı debi | SUS316, SiC, PTFE |
| CFD | Pnömatik körük | 8 mL/vuruş (CFD-8T-B) | 0,05 MPa | En çok 30 vuruş/dakika | PTFE / PFA / PCTFE |
Debi ve basınç değerleri Iwaki katalog ve datasheet rakamlarıdır; model ayrıntısı ve kod çözümü ilgili seri sayfasındadır. Pompaya doğrudan bağlanan EFS elektromanyetik akış sensörü için Iwaki EFS sayfasına bakın.
Dozaj Pompa Modelleri
Kapasite ihtiyacınız, karşı basınç (bar), kontrol sinyali (4-20mA / Pulse) ve kimyasal türüne göre en uygun Iwaki modelini seçin.
Dozaj mı, transfer mi? Kimyasal pompa seçim rehberi: klor, asit, kostik ve diğerleri →
Kimyasal uyum tablosu: 97 kimyasal için pompa kafası, bilye ve conta malzemesi →
IX Serisi Dozaj Pompası
Iwaki'nin dijital kontrollü, direkt tahrikli diyaframlı dozaj pompası ailesi. IX-B/C/D gövdeleriyle 0,0075–300 L/saat kapasite ve 1,7 MPa'ya kadar basınç sunar.

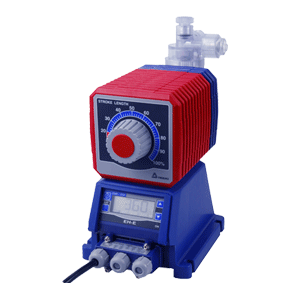

EH-E Serisi Dozaj Pompası
Iwaki EH-E serisi elektromanyetik diyaframlı dozaj pompası. E31–E56 modelleriyle 20,4–75 L/saat debi, 0,2–1,0 MPa basınç ve altı farklı ıslak uç malzeme seçeneği sunar.

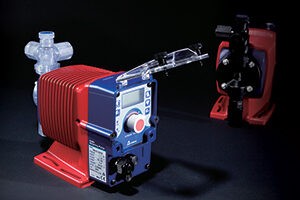

EWN-R Serisi Dozaj Pompası
Mikro işlemci kontrollü diyaframlı dozaj pompası. 420 ml/dak'a kadar debi, 2-14 bar basınç, IP65 koruma sınıfı; yüksek sıkıştırma/basınç/viskozite varyantları mevcut.
EWN-Y Serisi Dozaj Pompası
Yüksek fonksiyonlu kontrolörlü diyaframlı dozaj pompası. 420 ml/dak'a kadar debi, 2-10 bar basınç; EFS akış sensörüyle feedback ve batch (hacimsel) kontrol imkânı.
EWN-A Serisi Dozaj Pompası
Otomatik hava tahliye valfli elektromanyetik dozaj pompası. 1,8-6,6 L/saat debi, 0,7-1,0 MPa basınç; sodyum hipoklorit gibi gaz çıkaran kimyasallarda gaz kilitlenmesi olmadan çalışır.

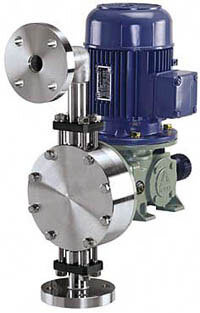

LK Serisi Dozaj Pompası
Iwaki'nin çift kam tahrikli mekanik dozaj pompası. LK-F/A/B/C gövdeleriyle 0,02–45,0 L/dak kapasite, 0,2–1,5 MPa basınç ve 0,25–1,5 kW motor seçenekleri sunar.

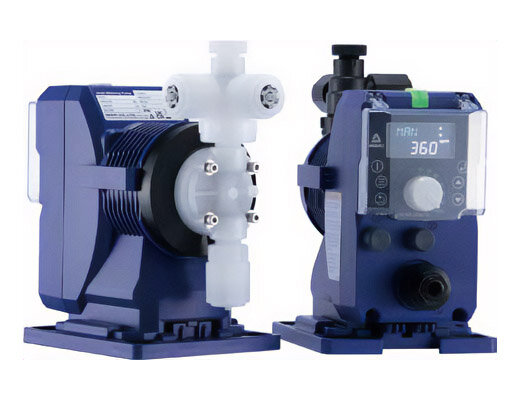

EWP Serisi Dozaj Pompası
Iwaki EWP serisi elektromanyetik dozaj pompası. 38–420 ml/dak debi aralığı, 1,0 MPa'ya kadar basınç ve IP66 koruma sınıfıyla EHN, EJ, ES, EZ ve EWN serisi pompaların aynı montaj ayak izinde doğrudan yerine geçer.
HRP Serisi Dozaj Pompası
Ultra kompakt (102x51x89mm) OEM elektromanyetik DC dozaj pompası. 0,055-38 ml/dak debi, 0,2 MPa basınç, 12/24VDC besleme ve 4 farklı entegre kontrol seçeneği.
CFD Serisi Yüksek Hassasiyetli Dozaj Pompası
Yarı iletken gofret kimyasallarının yüksek saflıkta beslenmesi için PTFE/PFA gövdeli hassas dozaj pompası. 8 ml/vuruş, 0,05 MPa basınç, 20-60°C sıcaklık aralığı.
Bu kategorideki ürün sayfaları
- CFD Serisi Yüksek Hassasiyetli Dozaj PompasıIwaki
- EH-E Serisi Dozaj PompasıIwaki
- EWN-A Serisi Dozaj PompasıIwaki
- EWN-R Serisi Dozaj PompasıIwaki
- EWN-Y Serisi Dozaj PompasıIwaki
- EWP Serisi Dozaj PompasıIwaki
- G Serisi Dozaj PompasıIwaki
- HRP Serisi Dozaj PompasıIwaki
- Iwaki EFS Elektromanyetik Akış SensörüIwaki
- IX Serisi Dozaj PompasıIwaki
- LK Serisi Dozaj PompasıIwaki
Hangi Uygulamada Hangi Seri?
Eşleştirme, Iwaki seri sayfalarındaki uygulama alanlarına dayanır; son seçim debi, karşı basınç ve kimyasalın uyum tablosuyla netleşir.
| Uygulama | Kaynakta öne çıkan seri | Neden |
|---|---|---|
| Sodyum hipoklorit, hidrojen peroksit gibi gaz çıkaran dezenfektanlar | EWN-A, EWN-R (C tipi), EWN-Y-A, IX | Otomatik hava tahliye valfi, azaltılmış ölü hacim, EFS ile debi doğrulama veya degazlama valfi |
| Kazan besleme hattına kimyasal enjeksiyonu | EWN-R (H tipi) | 1,7 MPa'ya (bazı modellerde 2,0 MPa) kadar basınç |
| Soğutma kulesi inhibitör ve dezenfektan dozajı | EWN-Y | Su şartlandırmada kimyasal dozajlama, dezenfektan ve pH düzenleyici dozajı, soğutma kulesi inhibitör dozajı; kule için su şartlandırma rehberi |
| pH ve klor kontrolü gibi hassas, tekrarlanabilir dozaj | IX, EWP | IX'te turndown 1000:1'e kadar; EWP'de 4-20 mA ile oransal kontrol |
| Viskoz sıvı, polimer flokülant | EWN-R (V tipi), IX-C/IX-D, G, Hicera V | Polimer dozaj pompası sayfasındaki karşılaştırma |
| Koagülant ve kağıt mukavemet arttırıcı enjeksiyonu | G | Seramik dişli, darbesiz transfer ve kendinden emiş |
| RO besleme suyunda antiskalant | EWN-R, EWN-Y, IX, EH-E, LK | Debi hesabı için antiskalant dozaj hesabı |
| Analitik cihaz, medikal ve oto yıkama (OEM) | HRP | 0,055–38 mL/dak, 12/24 VDC, 102x51x89 mm gövde |
| Yüksek debi, sürekli ağır hizmet | LK | 0,02–45 L/dak (50 Hz); 0,25–1,5 kW IEC motor |
| Yarı iletken kimyasal beslemesi | CFD | PTFE/PFA ıslak uç; amonyak suyu ve hidrojen peroksit gibi yüksek buhar basınçlı kimyasallar |
Kontrol Modları ve Ölçüm Entegrasyonu
Kaynaktaki pompalar dört kontrol yolu sunar. Manuel modda vuruş hızı tuşlarla ayarlanır. Analog modda 4-20 mA (veya 0-20 mA) sinyali vuruş hızını orantılı değiştirir; EWP-R'de bu mod ANA.P ve ANA.V, EWN-R'de ANA.R ve ANA.V olarak adlandırılır. Pulse modunda bir debimetrenin darbe sinyali bölücü (DIV) veya çarpanla (MULT) vuruşa çevrilir. Batch ve interval batch modları belirli bir hacmi tamamlar; EWN-Y'de EFS ölçtüğü gerçek akışla hacmi doğrular.
Ölçüm tarafında pompa, Walchem kontrolörlerinin röle çıkışlarıyla veya 4-20 mA sinyaliyle sürülür: serbest klor, pH, perasetik asit ve hidrojen peroksit ölçüm sayfaları ölçümden dozaja kapalı döngünün nasıl kurulduğunu anlatır. Yüzme havuzu uygulaması için havuz klor ölçümü sayfasına bakın.
Dozaj Pompası Seçerken Sekiz Adım
- Kimyasal ve konsantrasyon: pompa kafası, valf bilyesi ve conta için kimyasal uyum tablosu.
- Debi: L/saat veya mL/dak cinsinden gereken değer; antiskalant gibi orantılı dozajlar için dozaj hesabı.
- Deşarj basıncı: hat basıncı, boru direnci ve enjeksiyon yüksekliği toplamı; katalog debisi maksimum basınçtadır, gerçek debi daha yüksek olabilir.
- Viskozite: viskoz sıvılarda debi düşer; IX için "pompa seçerken pay bırakın" notu vardır, polimer için polimer dozaj pompası.
- Gaz çıkarma: hipoklorit ve peroksitte otomatik hava tahliyeli veya yüksek sıkıştırma tipi.
- Kontrol sinyali: manuel, 4-20 mA, pulse veya batch; geri besleme gerekiyorsa EFS.
- Aşırı besleme: emiş seviyesi deşarjdan yüksekse veya deşarj basıncı düşükse çek valf ya da karşı basınç valfi (EWN-R ve EH-E kılavuzları).
- Ortam: EWN-R ve EH-E için ortam sıcaklığı 0–40 °C; IP65 (IX, EH-E, EWN-R) veya IP66 (EWP) koruma; IX yalnız iç mekân için 0–50 °C.
Montaj ve işletme: emiş hattı, çek valf ve degazlama için dozaj pompası bakımı; transfer ihtiyacında manyetik tahrikli pompa ve proses pompaları.
Muadil ve Alternatif Tedarik
- Emec: Emec dozaj pompası kullanan tesisler için Iwaki muadili / alternatif ürün ve yedek parça tedariki.
- ProMinent: ProMinent dozaj pompası (gamma, Sigma, Beta) kullanan tesisler için Iwaki muadili / alternatif ürün ve yedek parça tedariki.
- Milton Roy: Milton Roy dozaj pompası kullanan tesisler için Iwaki muadili / alternatif ürün ve yedek parça tedariki.
- Seko: Seko Tekna / Kompact / AKL-AKS dozaj pompası kullanan tesisler için Iwaki muadili / alternatif ürün ve yedek parça tedariki.
- Grundfos: Grundfos DDA / DDC dozaj pompası kullanan tesisler için Iwaki muadili / alternatif ürün ve yedek parça tedariki.
- Dosatron: Dosatron suyla çalışan orantılı dozaj kullanan tesisler için Iwaki muadili / alternatif ürün ve yedek parça tedariki.
Dozaj Pompası Hakkında Sıkça Sorulan Sorular
Tahrik tipi, debi ayarı, gaz kilitlenmesi, aşırı besleme, viskoz sıvı ve bakım.
Dozaj pompası nedir ve transfer pompasından farkı nedir?
Dozaj pompası kimyasalı prosese ölçülü, ayarlanabilir ve tekrarlanabilir debide verir; diyaframlı tipte debi vuruş hızı ve vuruş uzunluğuyla belirlenir. Transfer (proses) pompası ise sıvıyı bir noktadan diğerine büyük debide aktarır ve debisi hat direncine göre değişir. Hangisinin gerektiği için kimyasal pompa seçimi rehberine, manyetik tahrikli transfer pompaları için manyetik tahrikli pompa sayfasına bakın.
Elektromanyetik dozaj pompası mı, motor tahrikli mi seçilmeli?
Kaynaktaki serilerde elektromanyetik pompalar küçük ve orta debiyi karşılar: EH-E 20,4–75 L/saat, EWN-R 12–420, EWP 38–420 mL/dak. Motor tahrikli LK serisi 0,02–45 L/dak (50 Hz) ve 1,5 MPa'a kadar basınçla yüksek debi ve ağır hizmet için tasarlanmıştır. IX serisi ise fırçasız DC motorlu dijital doğrudan tahrikli yapıyla 0,0075–300 L/saat aralığını tek ailede toplar. Seçim debi, karşı basınç ve kontrol ihtiyacına göre yapılır.
Dozaj pompasında debi nasıl ayarlanır?
Debi, vuruş hızı ve vuruş uzunluğuyla ayarlanır; ana ayar yolu vuruş hızıdır. EWN-R ve EWP 1–360 vuruş/dakika aralığında 1 vuruş hassasiyetiyle çalışır. Harici kontrol için 4-20 mA analog, pulse (bölücü/çarpan), batch ve interval batch modları vardır; IX için opsiyonel Profibus-DP de bulunur. EWN-Y'de EFS akış sensörü gerçek debiyi ölçer ve pompa vuruş hızını hedef debiye göre otomatik ayarlar.
Sodyum hipoklorit dozajında gaz kilitlenmesi nasıl önlenir?
Iwaki EWN-A pompa kafasına entegre otomatik hava tahliye valfiyle çalışır ve gaz çıkaran kimyasalları özel degazlama gerektirmeden pompalar. EWN-R'nin yüksek sıkıştırma tipi ölü hacmi azaltır; EWN-Y-A EFS sensörüyle gaz kilitlenmesini tespit edip dozaj hacmini hedefe geri getirir; IX serisinde patent bekleyen degazlama valfi bulunur. EWN-R kılavuzu gaz çıkaran sıvılarda emişin pompanın üstünde (flooded suction) olmasını önerir.
Aşırı besleme (overfeeding) neden olur, nasıl önlenir?
Emiş tarafındaki sıvı seviyesi deşarj tarafından yüksekse ya da deşarj basıncı çok düşükse sıvı pompadan kendiliğinden akabilir. EWN-R kılavuzu bu durumlarda çek valf (veya karşı basınç valfi) takılmasını ister; deşarj basıncı 0,13 MPa'nın (B31 ve C36 için 0,049 MPa) altındaysa çek valf zorunludur. EH-E için aşırı beslemeyi önlemek üzere deşarj basıncının 0,12 MPa veya üzerinde, E56 için 0,05 MPa veya üzerinde tutulması önerilir.
Viskoz sıvıları ve polimeri hangi pompa dozlar?
Iwaki kaynaklarında EWN-R yüksek viskozite (V) tipi, IX-C (1.000 mPa·s) ve IX-D (300 mPa·s), G serisi dişli pompa (GX tipinde 0,5–10.000 mPa·s) ve Hicera V valfsiz plunger pompa (20.000 mPa·s'a kadar) viskoz sıvı için verilir. Ayrıntılı karşılaştırma polimer dozaj pompası sayfasındadır.
Diyafram ve valf takımı ne zaman değişir?
EWN-R, EH-E ve EWP kılavuzları valf takımı ve diyafram için tahmini ömrü 8.000 saat olarak verir; değer temiz su ve ortam sıcaklığındaki sürekli çalışmaya dayanır ve basınca, sıcaklığa ve sıvıya göre değişir. Pompa başlığı her söküldüğünde diyafram, O-ring ve valf takımının yenilenmesi istenir. Adım adım anlatım için dozaj pompası bakımı sayfasına bakın.
Dozaj pompaları için hangi markalara muadil tedarik ediyorsunuz?
Emec, ProMinent (gamma, Sigma, Beta), Milton Roy, Seko (Tekna, Kompact, AKL-AKS), Grundfos (DDA / DDC) ve Dosatron dozaj pompası kullanan tesisler için debi, karşı basınç ve kimyasal direnç değerlerine göre Iwaki muadili / alternatif ürün ve yedek parça tedariki sağlıyoruz.
