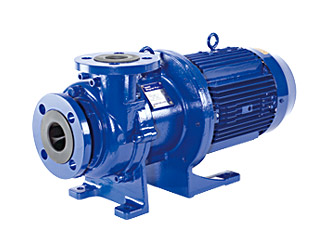

MXM Serisi Proses Pompası
CFRETFE gövdeli, dökme demir zırhlı ağır hizmet kimyasal proses pompası. 600 l/dak'a kadar debi, 29 m basma yüksekliği; standart -10/90°C, opsiyonel 105°C'ye kadar.
Teknik özellikler
| Şebeke frekansı | 50 Hz |
|---|---|
| Maksimum kapasite | 600 l/dak (36 m³/saat) |
| Maksimum basma yüksekliği | 29 m |
| Gövde malzemesi | CFRETFE (karbon fiber takviyeli ETFE); dış zırh: yüksek mukavemetli sfero döküm |
| Motor gücü | 0,4 – 4 kW |
| Sıvı sıcaklığı | -10 – 90 °C (standart) · -10 – 105 °C (arka gövde kapaklı yüksek sıcaklık versiyonu) |
| Sızdırmazlık metodu | Salmastrasız (mıknatıslı tahrik) yapı |
| Bağlantı ölçüleri | MXM22: 25×25 mm · MXM44: 40×40 mm · MXM54: 50×40 mm |
| Yatak/mil malzeme seçenekleri | CF: Yüksek yoğunluklu karbon/alümina seramik · FF: Alümina seramik/alümina seramik · KK: SiC/SiC |
| Maks. çalışma basıncı | MXM22: 0,2 MPa · MXM44: 0,3 MPa · MXM54: 0,45 MPa (yüksek sıcaklık versiyonunda 0,7 MPa) |
MXM serisi, korozyon direnci, dayanıklılık ve güvenliği bir arada önceliklendiren Iwaki’nin proses mıknatıslı pompa ailesinin üst segment üyesidir. Islak yüzeyde CFRETFE (karbon fiber takviyeli ETFE), yüksek saflıkta alümina seramik ve karbon gibi optimum korozyon dirençli malzemeler kullanılır. Diğer plastik gövdeli MX/SMX modellerinden farklı olarak, MXM’nin dış gövdesi ağır hizmet kimyasal proses uygulamaları için yüksek mukavemetli sfero döküm (ductile cast iron) zırhla kaplanmıştır.
Temassız (non-contact) tahrik sistemi ve patentli kendinden ısı dağıtımlı (“self-radiating”) yapı, kuru çalışma sırasında arka itme yüzeyi ile yatağın temasını önleyerek ısı birikimini ve plastik parçaların erimesini engeller. Yüksek sıcaklık versiyonunda, arka gövdeye eklenen FRP kapak çift muhafaza (dual containment) sağlayarak olası bir arka gövde hasarında sızıntıyı önler.
Model serisi ve malzeme seçenekleri
MXM22 (25×25mm), MXM44 (40×40mm) ve MXM54 (50×40mm) olmak üzere üç gövde büyüklüğünde üretilir. Yatak/mil malzeme kodu üç seçenekle gelir: CF (yüksek yoğunluklu karbon yatak + yüksek saflıkta alümina seramik mil), FF (tam alümina seramik yatak+mil — 1 mPa·s üzeri viskoziteli sıvılar için) ve KK (SiC/SiC — hava karışımlı sıvılarda toleranslı, ancak kuru çalışmaya izin verilmez).
| Gövde | Bağlantı | Motor aralığı | Tipik kapasite | Tipik baş |
|---|---|---|---|---|
| MXM22 | 25×25 mm | 0,4-0,75 kW | 150-200 l/dak | 2,5-9,5 m |
| MXM44 | 40×40 mm | 0,75-1,5 kW | 200 l/dak | 5-18,5 m |
| MXM54 | 50×40 mm | 1,5-4 kW | 200-400 l/dak | 9,5-25 m |
Minimum akış (kapalı deşarjda sürekli çalışmama şartı): MXM22/44 için 10 l/dak; MXM54 impeller grup 1-3 için 20 l/dak, grup 4 için 50 l/dak’tır.
Uygulama alanları
Dış zırhı sayesinde MXM, mekanik strese açık ağır hizmet kimyasal proses ortamlarında (metal işleme, elektronik/yarı iletken kimyasal hatları) tercih edilir. Yüksek sıcaklık versiyonu ile 105°C’ye kadar çalışabilen tek Iwaki plastik-gövdeli proses pompası serisidir; dual containment özelliği, arka gövde hasarı durumunda dahi sızıntı riskini sınırlar ve bu özelliği kritik/tehlikeli kimyasal hatlarında öne çıkarır.
Doğru model ve motor gücü seçimi, sıvının özgül ağırlığına göre yapılır; şaft gücü (Sp) × özgül ağırlık × 1,1 değeri motor gücünü aşmamalıdır.
Kullanım alanları
- Ağır hizmet kimyasal proses hatları (dökme demir dış zırh sayesinde mekanik darbeye dayanım)
- Yüksek sıcaklıklı proses hatları (opsiyonel versiyonla 105°C'ye kadar)
- Dual containment gerektiren, arka gövde hasarında sızıntı riski taşınamayan kritik uygulamalar
- Korozyon direnci, dayanıklılık ve güvenliğin birlikte öncelik taşıdığı kimyasal transfer hatları
Teknik Doküman ve Kılavuzlar
- MXM Serisi Kataloğu Katalog · PDF
- MXM Serisi Iwaki Datasheet (CAT-E 0066) Datasheet · PDF
- MXM Serisi Kullanım Kılavuzu Kullanım Kılavuzu · PDF
Dokümanlar üretici kaynağıyla son olarak 2026-08-21 tarihinde karşılaştırıldı.
