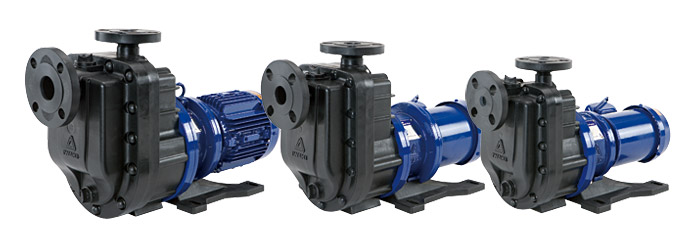

SMX Serisi Proses Pompası

SMX serisi, kendinden emişli yapısıyla emiş hattında hava tahliyesi gereken proses uygulamalarında kullanılan bir kimyasal transfer pompasıdır. GFRPP gövde malzemesi ve salmastrasız tasarımı korozif sıvılarda güvenli çalışma sağlar.

Patentli kendinden ısı dağıtımlı (“self-radiating”) yapı, yatak sürtünme ısısını etkin biçimde dağıtarak anormal çalışma koşullarına (kuru çalışma, kavitasyon, kapalı deşarj) karşı dayanımı artırır; temassız (non-contact) yapı ise arka itme yüzeyi ile yatağın kuru çalışma sırasında bile birbirine temas etmesini önler. Pompa ıslak ucu, motor braketindeki 4 bağlantı cıvatası sökülerek motordan bütün olarak sökülebilir — bu da bakımı ve kalıntı sıvının tahliyesini kolaylaştırır.

Kendinden emiş prensibi ve model seçenekleri

Harici bir emiş odası veya vana gerektirmez: pompa çalışmaya başladığında emilen gaz-sıvı karışımı ön gövdede pervane tarafından çalkalanır, arka gövdede gaz-sıvı ayrışması gerçekleşir ve gaz deşarj portundan tahliye edilirken sıvı devridaim deliğinden ön gövdeye geri beslenir. Bu döngü emiş tarafındaki gaz tamamen tahliye olana kadar sürer; ardından normal santrifüj pompa çalışması başlar.

SMX-22 (25×25mm), SMX-44 (40×40mm) ve SMX-54 (50×40mm) olmak üzere üç gövde büyüklüğünde üretilir. Yatak/mil malzeme kodu üç seçenekle gelir: CA (karbon yatak + alümina seramik mil), RA (PTFE yatak + alümina seramik mil) ve KA (SiC yatak + SiC mil).

Model	Bağlantı	Motor	Maks. kapasite
SMX-220	25×25 mm	0,37 kW	90 l/dak
SMX-221	25×25 mm	0,75 kW	140 l/dak
SMX-222	25×25 mm	1,5 kW	160 l/dak
SMX-441	40×40 mm	0,75 kW	115 l/dak
SMX-442	40×40 mm	1,5 kW	280 l/dak
SMX-542	50×40 mm	1,5 kW	210 l/dak
SMX-543	50×40 mm	2,2 kW	440 l/dak
SMX-545	50×40 mm	4,0 kW	440 l/dak

Minimum akış (kapalı deşarjda sürekli çalışmama şartı): SMX-22/44 için 10 l/dak, SMX-54 için 20 l/dak’tır. Emiş hattı çapı pompa emiş portuyla aynı olmalı ve boru uzunluğu 4,7 m’yi geçmemelidir; aksi halde kendinden emiş performansı olumsuz etkilenir.

Uygulama alanları

SMX, yeraltı tank veya çukurlardan (kimya tesisi, atık tesisi) sıvı çekme; tank veya tanker üstünden emme (kaplama/dağlama banyosu, tanker aktarımı); ve tanktan tanka kimyasal transferi (ana tanktan günlük tanka, varilden tanka doldurma) gibi emiş hattında düzenli sıvı beslemesi garanti edilemeyen proses noktalarında tercih edilir. 440 l/dak’a kadar aynı kapasite aralığında, daha yüksek kimyasal korozyon direnci gereken hatlar için farklı gövde malzemesi (CFRETFE) seçeneği sunan SMX-F serisiyle karşılaştırılabilir.
