Iwaki Manyetik Tahrikli Pompa ve Kimyasal Proses Pompaları
Manyetik tahrikli (salmastrasız) proses pompaları; korozif asit, baz, solvent ve yüksek saflıktaki kimyasalların sızıntısız transferi için kimya, su arıtma, yüzey işlem/galvaniz, yarı iletken ve ilaç endüstrilerinde kullanılır. Mikron Proses (Üsküdar, İstanbul), Iwaki Türkiye distribütörü olarak doğru pompa serisinin seçimi, tedariki, devreye alınması ve servis hizmetini sunar.
Salmastrasız Manyetik Tahrik Mimarisi
Iwaki manyetik tahrikli santrifüj, türbin ve dişli pompalarda motor miline bağlı dış mıknatıs, hermetik arka muhafaza (rear casing) içindeki kapsüllü iç mıknatısı döndürerek akışkanı dış ortamdan tamamen izole eder. Dinamik mil salmastrası bulunmadığı için agresif kimyasallarda salmastra sızıntısı ve salmastra yıkama suyu ihtiyacı ortadan kalkar.
Seri seçimi dört temel mühendislik verisine göre yapılır: akışkanın kimyasal adı, konsantrasyonu ve sıcaklığı (gövde malzemesi: GFRPP, CFRETFE, PVDF, PFA veya 316 paslanmaz çelik), çalışma noktası (debi ve toplam dinamik basma yüksekliği), emiş koşulu (pozitif emiş için MD/MX/MDM, tank üstü emiş için kendinden emişli SMX/SMX-F) ve katı partikül/viskozite durumu. Ayrıntılı mühendislik kriterleri için manyetik tahrikli pompa çalışma prensibi, kimyasal pompa seçim rehberi ve manyetik pompa arıza giderme rehberlerimize başvurabilirsiniz.
Iwaki Manyetik Tahrikli Kimyasal Pompa Serileri Karşılaştırması
Aşağıdaki değerler ilgili Iwaki 50 Hz ürün kataloglarından ve seri veri föylerinden alınmıştır; kesin model seçimi pompa eğrisi üzerinden yapılır.
| Seri | Islak Uç / Gövde Malzemesi | Pompa Tipi | Maks. Debi (50 Hz) | Maks. Basma Yüksekliği | Sıcaklık Aralığı | Tipik Uygulama |
|---|---|---|---|---|---|---|
| MD Serisi | GFRPP (cam elyaf takviyeli PP) | Kompakt manyetik santrifüj | 135 L/dk'ya kadar | 14,3 m'ye kadar | 0 – 80 °C | Standart asit/alkali transferi, OEM kabin ve arıtma üniteleri |
| MD-F Serisi | CFRETFE (karbon fiber takviyeli ETFE) | Kompakt floropolimer manyetik | 125 L/dk'ya kadar | 10,5 m'ye kadar | 0 – 80 °C | Güçlü asitler, oksitleyici kimyasallar ve yüksek saflıkta sıvılar |
| MD-V Serisi | PVDF | Kompakt PVDF manyetik | Modele göre (MD ailesi) | Modele göre | 0 – 80 °C | Yüksek saflıkta kimyasallar ve asit transferi |
| MX Serisi | GFRPP | Orta/yüksek debili manyetik santrifüj | 800 L/dk'ya (48 m³/saat) kadar | 35 m'ye kadar | 0 – 80 °C | Yüzey işlem, scrubber sirkülasyonu, kimyasal filtre besleme |
| MX-F Serisi | CFRETFE | Floropolimer manyetik santrifüj | 510 L/dk'ya (30,6 m³/saat) kadar | 29,5 m'ye kadar | 0 – 80 °C | Yüksek konsantrasyonlu asit ve korozif kimyasal transferi |
| MXM Serisi | CFRETFE + dökme demir dış zırh | Zırhlı ağır hizmet manyetik | 600 L/dk'ya (36 m³/saat) kadar | 29 m'ye kadar | -10 – 90 °C (ops. 105 °C) | Endüstriyel dış ortam ve mekanik mukavemet gerektiren kimyasal hatlar |
| SMX Serisi | GFRPP | Kendinden emişli (self-priming) manyetik | 440 L/dk'ya (26,4 m³/saat) kadar | 25,5 m'ye kadar | 0 – 80 °C | Tank üstünden veya çukurdan kimyasal emiş ve boşaltma |
| SMX-F Serisi | CFRETFE | Kendinden emişli floropolimer manyetik | 440 L/dk'ya (26,4 m³/saat) kadar | 24,5 m'ye kadar | 0 – 80 °C | Floropolimer dayanımı gerektiren tank üstü emiş uygulamaları |
| MDM Serisi | CFRETFE veya PFA kaplı sfero döküm | Ağır hizmet ISO 2858 proses pompası | 833 L/dk (MDM50-1; seri üst sınırı 1.400 L/dk) | 74 m'ye kadar (MDM25-3) | CFRETFE -20..105 °C / PFA -20..150 °C | Ağır kimya prosesleri; patentli Non-contact sistem ve CF (karbon) yatakla kuru çalışmaya dirençli yapı |
| MDM NP Serisi | İletken olmayan PFA astarlı zırhlı gövde | Non-conductive PFA proses pompası | MDM ailesi kapasiteleri | MDM ailesi | -20 – 150 °C | Elektriksel yalıtım ve yüksek saflık isteyen kimyasal prosesler |
| MDE Serisi | ETFE / PFA / PVDF (metal içermez, FCD400 dış zırh) | ISO 2858 / 3661 / 5199 ağır hizmet manyetik | 4.000 L/dk'ya (240 m³/saat) kadar | 50 m üzeri (MDE50-200: 53 m) | 0 – 100 °C | Yüksek debili kimya tesisi ana transfer ve reaktör sirkülasyon hatları |
| MDW Serisi | ETFE / PFA kaplı büyük gövde | Büyük kapasiteli manyetik proses pompası | 5.000 L/dk'ya (300 m³/saat) kadar | 98 m'ye kadar | -10 – 120 °C (MDW50); -10 – 105 °C (MDW80/100) | Büyük ölçekli tank çiftlikleri ve yüksek debili asit/baz transferi (11–75 kW) |
Not: Teknik veriler Iwaki ürün kataloglarından alınmıştır. Debi ve basma yüksekliği değerleri seri içindeki modellerin maksimum değerleridir (debi ve basma farklı modellere ait olabilir); çalışma noktası (Q–H) eğrisine ve sıvı özgül ağırlığına göre motor gücü ayrıca doğrulanır.
Yüksek Basınç, Düşük Debi ve Yarı İletken Proses Serileri
| Seri | Gövde Malzemesi | Pompa Mimarisi | Öne Çıkan Teknik Özellik ve Uygulama |
|---|---|---|---|
| MP Serisi | Paslanmaz çelik (SUS316) | Metalik manyetik tahrikli santrifüj | 1.100 / 1.300 L/dk (50/60 Hz, 66/78 m³/saat), 80 / 120 m basma; -30…+150 °C (MH +280 °C, ML -80 °C) |
| MMP Serisi | Paslanmaz çelik (SUS316) | Kompakt metalik manyetik santrifüj | 80 L/dk (4,8 m³/saat), 20 / 28 m basma (50/60 Hz); -30…+150 °C (MMH +280 °C, MML -80 °C) |
| MTFO Serisi | SUS316 (SCS14); opsiyonel SUS304, Alloy 20, Hastelloy-C | ISO 2858 açık pervaneli metalik manyetik santrifüj | 1.600 / 1.200 L/dk (50/60 Hz, 96/72 m³/saat), 80 / 85 m basma; -80…+280 °C ekstrem sıcaklık hatları |
| MDK / MEK Serisi | Paslanmaz çelik (SCS14 / SS316) | Metalik manyetik tahrikli türbin pompa | 60 L/dk'ya kadar debi; MDK 0–80 °C (0,6–0,8 MPa), MEK -20…+120 °C (1,0 MPa, SiC-D yatak) |
| MDT Serisi | GFRPPS / CFRPPS gövde, CFRPEEK çark | Küçük kapasiteli manyetik türbin pompa | 20 L/dk'ya kadar debi, 0,35 MPa basınç, -20…+95 °C (H tipi) soğutma ve proses devreleri |
| MDG / GM-V Serisi | Paslanmaz çelik (MDG) / PVC + SiC dişli (GM-V) | Manyetik tahrikli salmastrasız dişli pompa | GM-V: 23 L/dk'ya kadar darbesiz akış ve 0,5 MPa basınç |
| NRD / RD Serisi | GFRPP / PPE | 24 VDC fırçasız DC kanned motorlu pompa | 5,1–140 L/dk debi; 1–5 VDC analog sinyalle hız kontrolü |
| FA / FS / FW-H Serisi | PTFE / PFA | Pnömatik körük (bellows) pompası | Yarı iletken proseslerinde 6.000 L/saat'e ve 180 °C'ye kadar (FS-100HT2) |
| TC-X Serisi (Iwaki Air) | Alüminyum, PP, PVDF, paslanmaz çelik, dökme demir | Hava tahrikli çift diyaframlı pompa (AODD) | TC-X030'dan TC-X800'e 11 boyut; 1.050 L/dk'ya kadar debi |
Iwaki Proses Pompası Ürün Kataloğu (28 Seri)
Her serinin teknik özellik tablosu, model kodlama yapısı ve PDF katalog/kullanım kılavuzu ilgili ürün sayfasında yer alır.

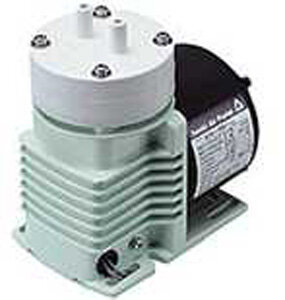

APN Serisi Hava Pompası
APN serisi, salmastrasız diyaframlı kompakt hava pompasıdır. AC modelde 0,6-110 l/dak debi ve 0,2 MPa basınç, DC modelde 0,8-14 l/dak ve 9,33 kPa vakum sağlar.
FA Serisi Pnömatik Körük Pompası
PTFE/PFA ıslak uçlu pnömatik körük pompası; gofret işleme için FA-2E (yatay) ve FA-40VEW (dikey) modelleri. 2.400 l/saat'e kadar debi (FA-40VEW), 0,4 MPa basınç, 5-100°C.
FS Serisi Pnömatik Körük Pompası
Yarı iletken proseslerinde kullanılan PTFE/PFA gövdeli, salmastrasız pnömatik körük (bellows) pompası. 6.000 l/saat'e kadar debi (FS-100HT2), 0,5 MPa basınç, modele göre 5–180°C sıcaklıkta çalışır.
FW/-H Serisi Pnömatik Körük Pompası
Kalın körüklü (thick bellows) tasarımla uzun ömür sağlayan PTFE/PFA gövdeli pnömatik pompa. 4.800 l/saat'e kadar debi (FW-80), 0,45 MPa basınç; yüksek sıcaklık FW-H modellerinde 10–180°C.
GM-V Serisi Kimyasal Dişli Pompası
PVC gövdeli, SiC dişlili, salmastrasız manyetik kaplinli dişli pompa. 23 l/dak'a kadar debi, 0,5 MPa basınç, 0-50°C'de darbesiz kimyasal dozajlama sağlar.
IwakiMAG Serisi Proses Pompası
Paslanmaz çelik gövdeli standart santrifüj pompa. 190 l/dak'a kadar debi, 26 m basma yüksekliği, 0,6 MPa basınç ve benzersiz tasarımı sayesinde %10'a kadar azaltılmış elektrik tüketimi.

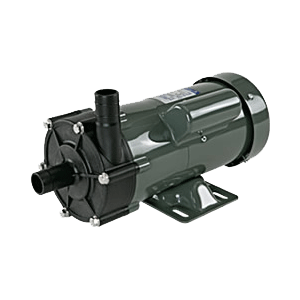

MD Serisi Proses Pompası
GFRPP gövdeli, salmastrasız yapılı kimyasal proses pompası. 135 l/dak'a kadar debi, 14,3 m basma yüksekliği ve 0-80°C sıvı sıcaklığı aralığında çalışır.
MD-F Serisi Proses Pompası
CFRETFE gövdeli, salmastrasız manyetik kaplinli proses pompası. 125 l/dak'a kadar debi, 10,5 m basma yüksekliği ve 0-80°C sıvı sıcaklığı aralığında çalışır.
MD-V Serisi Proses Pompası
CFRPVDF gövdeli, salmastrasız manyetik kaplinli proses pompası. 86 l/dak'a kadar debi, 14,3 m basma yüksekliği ve 0-80°C sıvı sıcaklığı aralığında çalışır.
MDE Serisi Proses Pompası
ETFE/PFA gövdeli, dünyanın en büyük sınıfındaki metal içermeyen manyetik kaplinli proses pompası. 4.000 l/dak'a kadar debi ve 50 m üzeri basma yüksekliği sağlar.
MDG Serisi Manyetik Kaplin Dişli Pompası
SUS316/PTFE/PPS ıslak uçlu, salmastrasız kompakt manyetik kaplinli dişli pompa. 0,6 MPa'ya kadar basınç, 95°C'ye kadar sıvı sıcaklığında OEM/medikal kullanım.

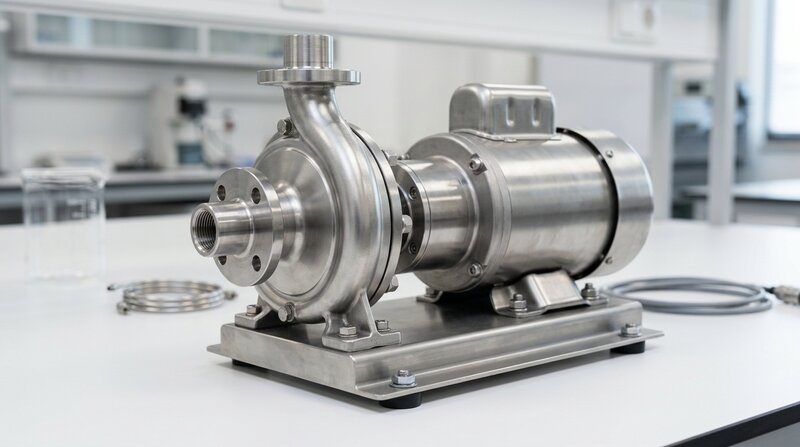

MDK Serisi Proses Pompası
SCS14 gövdeli, SUS316 fırlatıcılı, salmastrasız manyetik kaplinli proses pompası. 60 l/dak'a kadar debi, 0,8 MPa basınç ve 0-80°C sıvı sıcaklığında çalışır.
MDM NP Serisi Proses Pompası
ISO 2858 uzun kaplinli, PFA/CFRETFE gövdeli, temassız manyetik kaplinli proses pompası. 1.400 l/dak debi, 70 m basma yüksekliği, -20/150°C sıvı sıcaklığı.
MDM Serisi Proses Pompası
CFRETFE/PFA gövdeli, patentli "Non-contact" sistemle kuru çalışmaya dayanıklı proses pompası. 1,4 m³/dak (1.400 l/dak) debiye ve 74 m basma yüksekliğine kadar çalışır.
MDT Serisi Proses Pompası
GFRPPS gövdeli, CFRPEEK fırlatıcılı, salmastrasız küçük kapasiteli proses pompası. 20 l/dak'a kadar debi, 0,35 MPa basınç ve -20/95°C sıvı sıcaklığında çalışır.

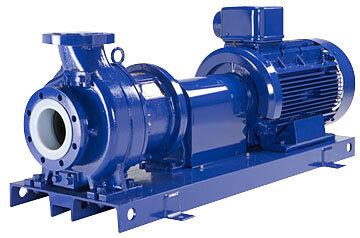

MDW Serisi Proses Pompası
ETFE ve PFA gövdeli, manyetik kaplinli büyük kapasiteli proses pompası. 5.000 l/dak'a kadar debi, 98 m basma yüksekliği ve 75 kW motor gücüyle çalışır.
MEK Serisi Proses Pompası
SS316 gövdeli, SiC-D yataklı, salmastrasız manyetik kaplinli turbin tipi proses pompası. 0,25-4,0 kW motor, 60 l/dak'a kadar debi, -20/+120°C sıvı sıcaklığı.
MMP Serisi Proses Pompası
Kompakt, SUS316 paslanmaz çelik gövdeli mıknatıslı tahrik proses pompası. 80 l/dak debi, 20-28 m basma yüksekliği; ATEX uyumlu, salmastrasız sızdırmaz tasarım.
MP Serisi Proses Pompası
SUS316 paslanmaz çelik gövdeli, PB blok değişim tasarımlı mıknatıslı tahrik proses pompası. 1100-1300 l/dak debi, 80-120 m basma yüksekliği, 0,75-15 kW motor.
MTFO Serisi Proses Pompası
Yakın akuple, paslanmaz çelik mıknatıslı tahrikli proses pompası. 1600 l/dak debi, 2,2-22 kW motor, ISO2858 uyumlu açık pervane, yüksek korozyon direnci.

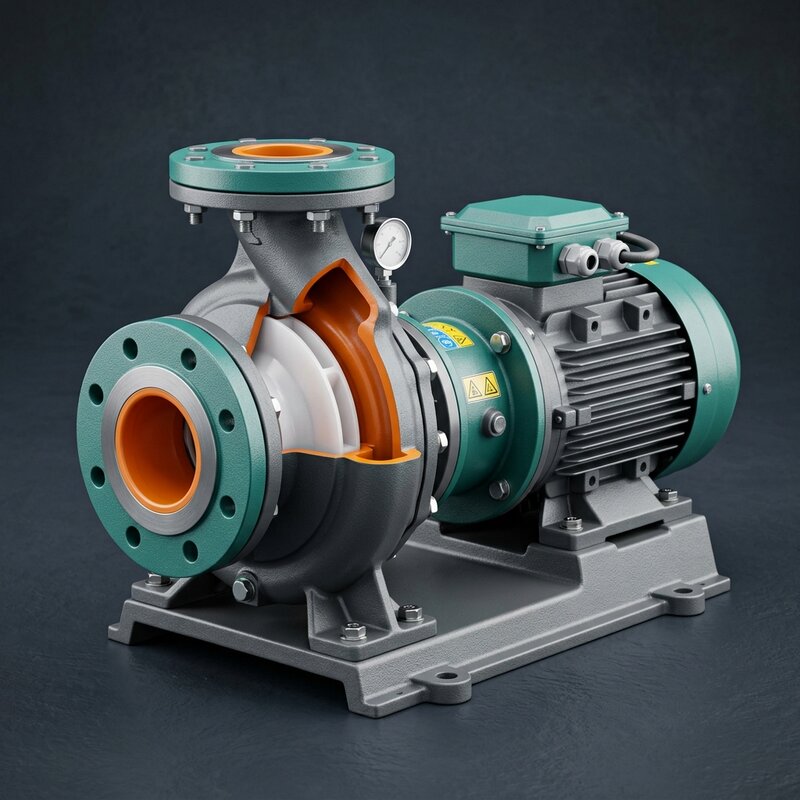

MX Serisi Proses Pompası
Mıknatıslı tahrikli, GFRPP gövdeli kimyasal proses pompası. 800 l/dak'a kadar debi, 35 m basma yüksekliği ve 0-80°C sıvı sıcaklığı aralığında salmastrasız çalışır.
MX-F Serisi Proses Pompası
Mıknatıslı tahrikli, CFRETFE gövdeli kimyasal proses pompası. 510 l/dak'a kadar debi, 29,5 m basma yüksekliği ve 0-80°C sıvı sıcaklığı aralığında salmastrasız çalışır.
MXM Serisi Proses Pompası
CFRETFE gövdeli, dökme demir zırhlı ağır hizmet kimyasal proses pompası. 600 l/dak'a kadar debi, 29 m basma yüksekliği; standart -10/90°C, opsiyonel 105°C'ye kadar.
NRD/RD Serisi Kompakt Canned Motorlu Pompa
Fırçasız DC canned motorlu, GFRPP(E) gövdeli, salmastrasız kompakt santrifüj pompa. Modele göre 5,1–140 l/dak debi, 24 VDC, 1-5 VDC ile debi ayarlanabilir.
SMX Serisi Proses Pompası
Kendinden emişli, GFRPP gövdeli kimyasal proses pompası. 440 l/dak'a kadar debi, 25,5 m basma yüksekliği ve 0-80°C sıvı sıcaklığında salmastrasız çalışır.
SMX-F Serisi Proses Pompası
Kendinden emişli, salmastrasız yapılı kimyasal proses pompası. 440 l/dak'a kadar debi, 24,5 m basma yüksekliği ve CFRETFE gövdeyle 0-80°C aralığında çalışır.
TC-X Serisi Hava Tahrikli Diyaframlı Pompa (AODD)
Kimyasal transfer ve genel proses hatlarında hava tahrikli çift diyaframlı (AODD) pompa serisi. TC-X030'dan TC-X800'e 11 farklı boyut, yağlama gerektirmeyen Looped C hava motoru.

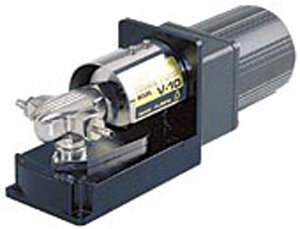

V Serisi Hicera Döner Plunger Pompası
Iwaki Hicera V serisi, seramik piston-silindirli valfsiz döner plunger pompadır. 24 VDC V-07 modellerinde 0,5–90 ml/dak debi, 0,15–0,2 MPa basınç, ±%1–1,5 tekrarlanabilirlik.
Proses Pompalarının Kullanıldığı Başlıca Hatlar
- Kimyasal Tank Boşaltma ve Transfer: HCl, H₂SO₄, NaOH, NaOCl ve koagülantların depolama tanklarından gün tanklarına veya reaktörlere salmastrasız aktarımı (MX, MX-F, MDM, SMX).
- Gaz Yıkama (Scrubber) ve Yüzey İşlem Sirkülasyonu: Galvano/kaplama banyoları, PCB aşındırma hatları ve asidik/bazik scrubber kulelerinde kesintisiz sirkülasyon (MD, MX, MXM).
- Su Arıtma ve CIP Kimyasal Besleme: Ters ozmoz (RO sistemi) CIP yıkama skidi, demineralizasyon rejenerasyon hatları ve membran temizleme döngüleri.
- Yarı İletken ve Güneş Hücresi (PV) Islak Prosesleri: Yüksek saflıkta asit ve ultra saf kimyasal sirkülasyonunda PTFE/PFA pnömatik körük pompaları (FA, FS, FW-H).
Seçim, Devreye Alma ve Yedek Parça Desteği
Mikron Proses (Üsküdar, İstanbul), Iwaki Türkiye distribütörü olarak proses pompalarında akışkan uyumluluk kontrolü, Q–H çalışma noktası doğrulaması, kurulum/devreye alma yönlendirmesi ve orijinal ıslak uç (wet-end: çark, mıknatıs kapsülü, mil, SiC/karbon yatak, arka muhafaza) yedek parça tedarikini yürütür.
Iwaki Manyetik Tahrikli ve Proses Pompaları Hakkında Sıkça Sorulan Sorular
Salmastrasız çalışma prensibi, GFRPP ve CFRETFE/PFA gövde seçimi, kuru çalışma koruması ve kendinden emişli modeller.
Türkiye'de Iwaki manyetik tahrikli pompa ve proses pompası kimden alınır?
Mikron Proses (Üsküdar, İstanbul), Iwaki'nin Türkiye distribütörü olarak manyetik tahrikli santrifüj, türbin, dişli ve pnömatik proses pompalarının seçimini, tedarikini, devreye alınmasını ve servis hizmetini yürütür. Akışkanınızı, sıcaklığı, debiyi ve basma yüksekliğini [email protected] adresine ileterek model seçimi talep edebilirsiniz.
Manyetik tahrikli pompa ile mekanik salmastralı pompa arasındaki temel fark nedir?
Manyetik tahrikli (salmastrasız) pompalarda motor mili ile çark arasında dinamik mil salmastrası bulunmaz; tork, dış mıknatıs ile kapsüllü iç mıknatıs üzerinden hermetik arka muhafaza (rear casing) aracılığıyla iletilir. Bu yapı, korozif asit, baz ve tehlikeli kimyasallarda salmastra aşınmasından kaynaklanan dışarıya sızıntı riskini ortadan kaldırır. Ayrıntılı çalışma prensibi için manyetik tahrikli pompa rehberimize bakın.
GFRPP gövdeli (MD, MX, SMX) ile CFRETFE/PFA gövdeli (MD-F, MX-F, MDM) seriler arasında nasıl seçim yapılır?
Seçim akışkanın kimyasal yapısına, konsantrasyonuna ve çalışma sıcaklığına bağlıdır. GFRPP (cam elyaf takviyeli polipropilen) gövdeli MD, MX ve SMX serileri 0–80 °C aralığında birçok standart asit ve alkali çözelti için kullanılırken; güçlü oksitleyici asitler, organik çözücüler veya yüksek sıcaklık (PFA kaplı MDM serisinde 150 °C'ye kadar) gerektiren proseslerde CFRETFE, PVDF veya PFA ıslak uçlu seriler tercih edilir. Malzeme eşleştirmesi için kimyasal pompa seçim rehberi sayfasına bakabilirsiniz.
Manyetik tahrikli pompalar kuru çalışabilir mi?
Standart manyetik tahrikli pompalarda yataklar basılan sıvı tarafından yağlanıp soğutulduğu için kuru çalışma sürtünme ısısını hızla artırarak yatak, mil ve mıknatıs kapsülüne zarar verir. Iwaki MX serisinde ayrık volüt ve kendinden radyasyonlu yapı ısınmayı sınırlandırırken, ağır hizmet MDM serisinin CF (yüksek yoğunluklu karbon yataklı) tipinde patentli Non-contact mekanizması kısa süreli kuru çalışmaya direnç sağlar; ancak tüm manyetik pompalarda kuru çalışma koruma rölesi veya akış/seviye kilidi kullanılması önerilir. Arıza belirtileri için manyetik pompa arıza rehberini inceleyin.
Tank üstünden emiş yapılan hatlarda hangi Iwaki serisi seçilir?
Standart santrifüj manyetik pompalar (MD, MX, MDM) kendinden emişli değildir ve pozitif emiş yükü (batık emiş) gerektirir. Emiş hattının sıvı seviyesinin üzerinde olduğu tank üstü veya kuyu emiş uygulamalarında kendinden emiş hazneli SMX (GFRPP) veya SMX-F (CFRETFE) serisi manyetik tahrikli pompalar ya da hava tahrikli çift diyaframlı TC-X serisi seçilir.
Prosesinize Uygun Iwaki Manyetik Pompayı Birlikte Seçelim
Basılacak kimyasalın adını, konsantrasyonunu, sıcaklığını, hedef debiyi ve basma yüksekliğini paylaşın; uygun Iwaki serisini ve ıslak uç malzeme konfigürasyonunu belirleyelim.
