Hamilton Retractex Geri Çekilebilir Sensör Muhafazası, Proses Armatürleri ve Akış Hücreleri

Hamilton Retractex geri çekilebilir sensör muhafazaları, proses armatürleri ve akış hücreleri, 12 mm çaplı ve PG 13,5 bağlantılı analitik sensörlerin (pH/ORP, EasyFerm Plus, VisiFerm DO, Conducell) reaktör veya boru hattını durdurmadan, 16 bar’a kadar basınç altında güvenle geri çekilmesini, temizlenmesini ve kalibre edilmesini sağlayan mekanik entegrasyon ailesidir (Hamilton Process Analytics Catalog 2024, s. 88–109). Hijyenik Retractex B, kimyasal dirençli Retractex C / BC, 6 bar manuel RetractoFit, otomatik pnömatik kontrol ünitesi RetractoControl 2 ile statik FlexiFit / MasterFit armatürlerini ve FlowCell akış hücrelerini kapsar. Hamilton Türkiye distribütörlerinden biri olan Mikron Proses (Üsküdar, İstanbul), tesisinizin proses bağlantısına (Ingold G 1¼", Tri-Clamp, Varivent, DN25 flanş) ve akışkan kimyasına uygun armatür seçimini ve devreye alma desteğini yürütmektedir.

Retractex, Hamilton’ın sensörü prosesi durdurmadan canlı ortamdan geri çekip temizlemeye, kalibre etmeye veya değiştirmeye imkân tanıyan geri çekilebilir muhafaza ailesidir. Komşu sayfadaki Hamilton Laboratuvar ve Proses Sensörleri kataloğunda yer alan EasyFerm, Polilyte, ChemoTrode gibi sensörlerin çoğu bu muhafazalara monte edilerek kullanılabilir — bu sayfa, o ailenin muhafaza tarafını ayrıntılandırır.

Hamilton Sensör Muhafazaları ve Armatürleri Karşılaştırma Tablosu

İlaç/biyofarma, kimya proses ve gıda-içecek hatlarında çalışma basıncı, tahrik tipi ve hijyen/korozyon sınıfına göre sunulan başlıca modeller (Hamilton Process Analytics Catalog 2024, s. 88–109):

Retractex B / BC / C: hangi aile hangi prosese uygun

Retractex B, biyoteknoloji, gıda-içecek ve ilaç gibi sıhhi (sanitary) uygulamalar için tasarlanmıştır: 120°C’de 16 bar, 140°C’de 10 bar basınç sınıfına sahiptir ve normal Ingold (G1¼”), TriClamp, Varivent gibi sıhhi proses bağlantılarının yanında, Hamilton’ın patentli HyCIP temizleme prensibiyle Ingold soketleri için yüksek temizlik verimi sunan HyCIP G1¼” bağlantı seçeneğiyle de sipariş edilebilir.

Retractex C ve Retractex C LT, kimya prosesi ve downstream farma uygulamaları için geliştirilmiştir: 16 bar basınca kadar çalışır, 225 mm sensör uzunluğu ve 12 mm şaft çapını 36 mm’lik kısa bir strok ile destekler (kısa strok, sızdırmazlık elemanlarının aşınmasını azaltır ve güvenilirliği artırır). Paslanmaz çelik (1.4404 veya 2.4602/Hastelloy) ya da PEEK, PVDF, PP gibi kimyasal dirençli gövde malzemeleriyle sunulur ve ATEX, IECEx, UKEx, EAC Ex sertifikasyonlarına sahiptir.

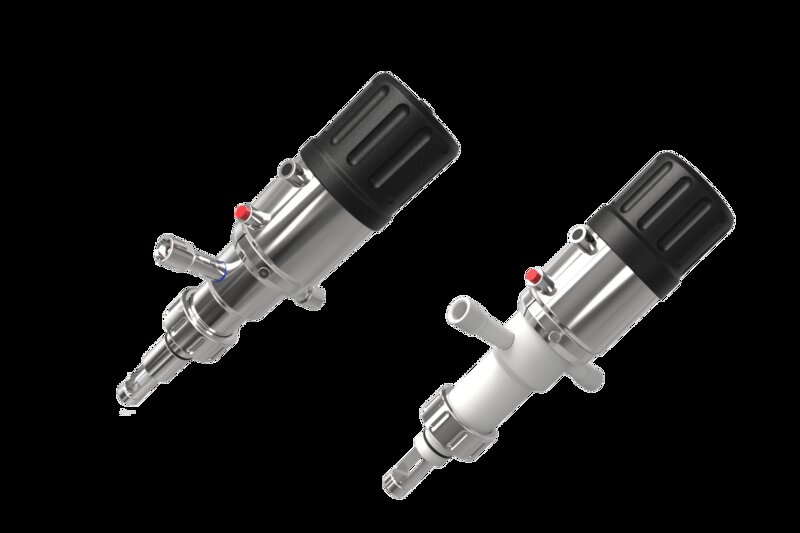

Retractex BC, G1¼” proses bağlantılı, hem sıhhi hem kimyasal uygulamalara uyarlanabilen genel amaçlı bir modeldir; aynı paslanmaz çelik/PEEK/PVDF/PP malzeme seçeneklerini sunarak Retractex B ve C ailelerinin ortak noktasında konumlanır.

Manuel mi pnömatik mi: RetractoFit’ten RetractoControl 2’ye tahrik seçenekleri

Retractex ailesinin her modeli manuel veya pnömatik tahrikli olarak sipariş edilebilir — ürün adındaki “M” son eki (örn. Retractex B M, Retractex C Steel M) manuel versiyonu, son ek olmayan standart adlar ise pnömatik versiyonu belirtir.

Daha basit ve düşük basınçlı hatlar için Hamilton’ın ayrı bir ailesi olan RetractoFit, sadece manuel tahrikli ve sadece G1¼” proses bağlantılı, temel bir geri çekilebilir muhafazadır — 6 bar’a kadar çalışır ve FDA uygunluğuna sahiptir. RetractoFit Bio (REF 237440) ve RetractoFit Easy (REF 243293) gibi varyantları, örneğin özel açılı bağlantılı bir durulama haznesi gibi ek özelliklerle gelir (Datasheet REF 237440, REF 243293).

Sık geri çekme/temizleme döngüsü gereken hatlarda ise RetractoControl 2 devreye girer: Retractex muhafazaları için elektro-pnömatik bir kontrol ünitesi olan bu sistem, sensörün otomatik geri çekilmesini, yeniden takılmasını ve temizlik döngüsünü programlanabilir şekilde yönetir — manuel müdahaleyi ortadan kaldırarak bakım süresini ve maliyetini azaltır, sensör ömrünü uzatır.

Bakım ve servis

Retractex muhafazaları, geri çekildiğinde entegre bir PTFE sıyırma halkası (scraper ring) ile sensörü sıyırarak proses birikintisinin muhafazanın iç sızdırmazlık elemanlarına zarar vermesini önler. Muhafaza geri çekili durumdayken harici temizlik hattı bağlanarak manuel ya da RetractoControl 2 ile otomatik temizlik yapılabilir. Sızdırmazlık elemanları EPDM, FKM veya FFKM malzeme seçenekleriyle servis kitleri halinde temin edilir; kör tapa, sıyırma halkası ve manuel/pnömatik tahrik ünitesi gibi parçalar da ayrı yedek parça olarak sipariş edilebilir.

Hangi Retractex ailesinin (B, BC, C, C LT), statik armatürün (FlexiFit, MasterFit) veya akış hücresinin (FlowCell) prosesinize uyduğu; basınç/sıcaklık koşullarına, proses bağlantı standardınıza ve geri çekme sıklığınıza göre değişir. İhtiyacınızı anlatın; doğru muhafaza kombinasyonunu birlikte belirleyelim.
