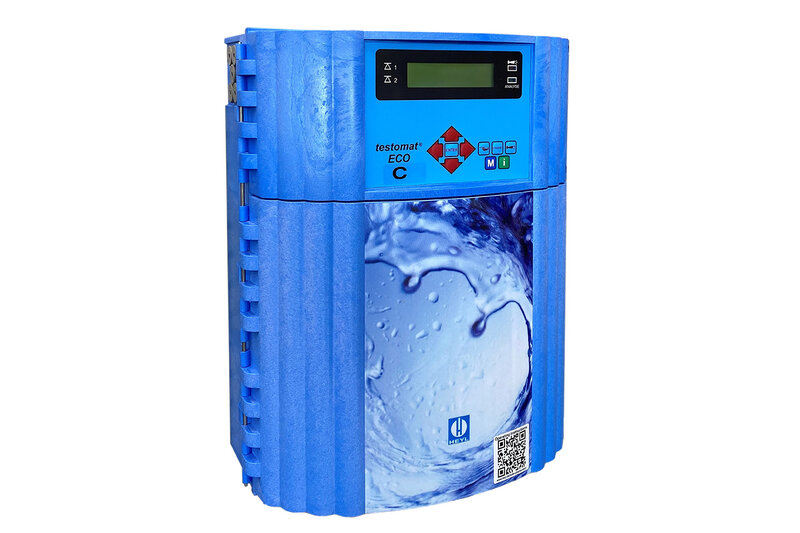

Testomat ECO Serisi Kompakt Titrasyon Analizörü

Testomat ECO serisi, tek bir kompakt platform üzerinde parametreye göre yapılandırılan iki analizörden oluşur: Testomat ECO, suyun toplam sertliğini; Testomat ECO C ise karbonat sertliğini (alkaliniteyi) veya asidite kapasitesini ölçer. Her iki cihaz da aynı gövde, aynı güç/su bağlantı özellikleri ve aynı piston dozaj pompalı otomatik titrasyon yöntemini kullanır — sadece kullanılan indikatör (reaktif) ve kalibrasyon farklıdır. Bu nedenle ikisi, ayrı ürünlerden çok aynı ailenin iki parametre-versiyonu olarak değerlendirilmelidir.

Testomat ECO — sertlik ölçümü

Testomat ECO, pH değeri 4’ün üzerindeki sularda kalıntı toplam sertliği (su sertliği) tam otomatik olarak belirler ve izler. Ölçüm aralığı, kullanılan indikatöre göre dört kademede sunulur:

İndikatör	°dH	°f	ppm CaCO₃	mmol/l
TH 2005	0,05–0,50 (çöz. 0,01)	0,09–0,89 (0,02)	0,89–8,93 (0,2)	0,01–0,09 (0,002)
TH 2025	0,25–2,50 (0,05)	0,45–4,48 (0,1)	4,5–44,8 (0,9)	0,04–0,45 (0,01)
TH 2100	1,0–10,0 (0,2)	1,8–17,9 (0,4)	18–179 (3,8)	0,18–1,79 (0,04)
TH 2250	2,5–25,0 (0,5)	4,5–44,8 (1,0)	45–448 (10)	0,45–4,48 (0,1)

En hassas indikatör (TH 2005), yumuşatma/RO çıkışında iz düzeyde sertlik kaçağını yakalamak için; en geniş aralıklı indikatör (TH 2250) ise ham su veya kısmen sertleşmiş proses suyunu izlemek için kullanılır. Suda 4 mg/l üzeri demir, 0,1 mg/l üzeri bakır/alüminyum bulunması renk tepkisini etkileyebilir; bu tür etkileşimler kolorimetrik bir test kitiyle ayrıca doğrulanabilir.

Testomat ECO C — karbonat sertliği ve asidite kapasitesi

Testomat ECO C, suda karbonat sertliğini veya asidite kapasitesini (KS 4,3 değeri) yine tam otomatik titrasyonla belirler. ECO’dan farklı olarak ölçüm için asgari pH 4,3 gerekir — bu değerin altında cihaz “ölçüm hatası” mesajı verir. İndikatör seçimine göre iki ölçüm aralığı sunulur:

İndikatör	°dH	°f	ppm CaCO₃	mmol/l
TC 2050 (genişletilmiş aralık)	0,5–10,0 (çöz. 0,5)	0,90–17,9 (0,9)	9–179 (8,9)	0,18–3,58 (0,18)
TC 2100	1,0–20,0 (1,0)	1,8–35,8 (1,79)	18–358 (18)	0,36–7,16 (0,36)

Yüzme havuzu uygulaması

Testomat ECO C’nin belirgin bir kullanım alanı, yüzme havuzu suyunda karbonat sertliğinin sürekli izlenmesi ve gerektiğinde sodyum bikarbonat dozajıyla artırılmasıdır. DIN 19643 standardı, whirlpool sularında en az 0,3 mmol/l, yüzme havuzu sularında en az 0,7 mmol/l karbonat sertliği (asidite kapasitesi) öngörür; optimum su kalitesi için önerilen aralık 1,5–2,0 mmol/l’dir. Cihazın 4–20 mA çıkışı, bikarbonat dozaj pompasını veya kontrol ünitesini tetikleyecek şekilde bağlanabilir. Otomatik online izlemeye ek olarak, haftada en az bir kez titrasyon/hızlı test yöntemiyle manuel doğrulama yapılması önerilir (0–2,0 mmol/l aralığında 0,05 mmol/l çözünürlüklü bir titrasyon test kitiyle). ECO C, aynı ölçüm mantığıyla su arıtma tesisi veya içme suyu hattında karbonat sertliği izlemek için de kurulabilir.

Ortak teknik altyapı

ECO ve ECO C, aşağıdaki özellikleri birebir paylaşır:

• Gövde ve montaj: 380 x 480 x 280 mm (G x Y x D), yaklaşık 9,0 kg; dikey montaj, mekanik gerilimsiz ve titreşimsiz bir konumda; su giriş hortumu uzunluğu en fazla 5 m.
• Koruma: Sınıf I, IP 65; EN 61000-6-2, EN 61000-6-4, EN 61010-1 uygunluğu.
• Güç: 24/115/230 VAC (±%10), 50–60 Hz, maksimum 25 VA yük olmadan.
• Su besleme: 1–8 bar; redüktör/filtre gövdesinden vana gövdesi çıkarılarak 0,3–1 bar aralığında da çalışabilir (bu durumda ölçüm hücresinden geçen debinin en az 400 ml/dk olması şartıyla). Giriş suyu sıcaklığı 10–40 °C, ortam sıcaklığı 10–45 °C.
• Çıkışlar: 0/4–20 mA analog çıkış (maks. 500 Ohm yük); iki bağımsız, histerezisli (1, 2 veya 3 ardışık hatalı analiz seçilebilir) limit değeri kontağı; ayrı bir arıza mesajı kontağı — üçü de nötr değişim (change-over) kontak tipindedir.
• Analiz tetikleme: zaman kontrollü otomatik interval (0–99 dakika duraklama), darbeli su sayacı/türbin ile hacme bağlı tetikleme veya harici durdurma sinyali.
• İndikatör kullanımı: 500 ml’lik depo şişesi uzun çalışma periyotları sağlar; cihaz enerji kesintisinde ayarlarını korur (kalıcı/non-volatil bellek).

Bu ortak altyapı, Testomat ECO ailesini Testomat 2000 serisinin daha basit ve tek amaca özelleşmiş bir alternatifi hâline getirir: aynı titrasyon yöntemini kullanır, ancak her cihaz tek bir parametreye (sertlik veya karbonat sertliği/asidite) yapılandırıldığı için daha az varyasyonlu, daha odaklı bir ölçüm cihazı sunar. Çok parametreli veya daha geniş konfigürasyon seçeneği gereken uygulamalarda Testomat 2000 serisi tercih edilir.

Hangi versiyonun (ECO veya ECO C), hangi indikatör aralığının ve hangi tetikleme modunun prosesinize uygun olduğu; su kaynağına, mevcut otomasyona ve istenen doğruluk seviyesine göre değişir. Uygulamanızı anlatın; doğru konfigürasyonu birlikte belirleyelim.
