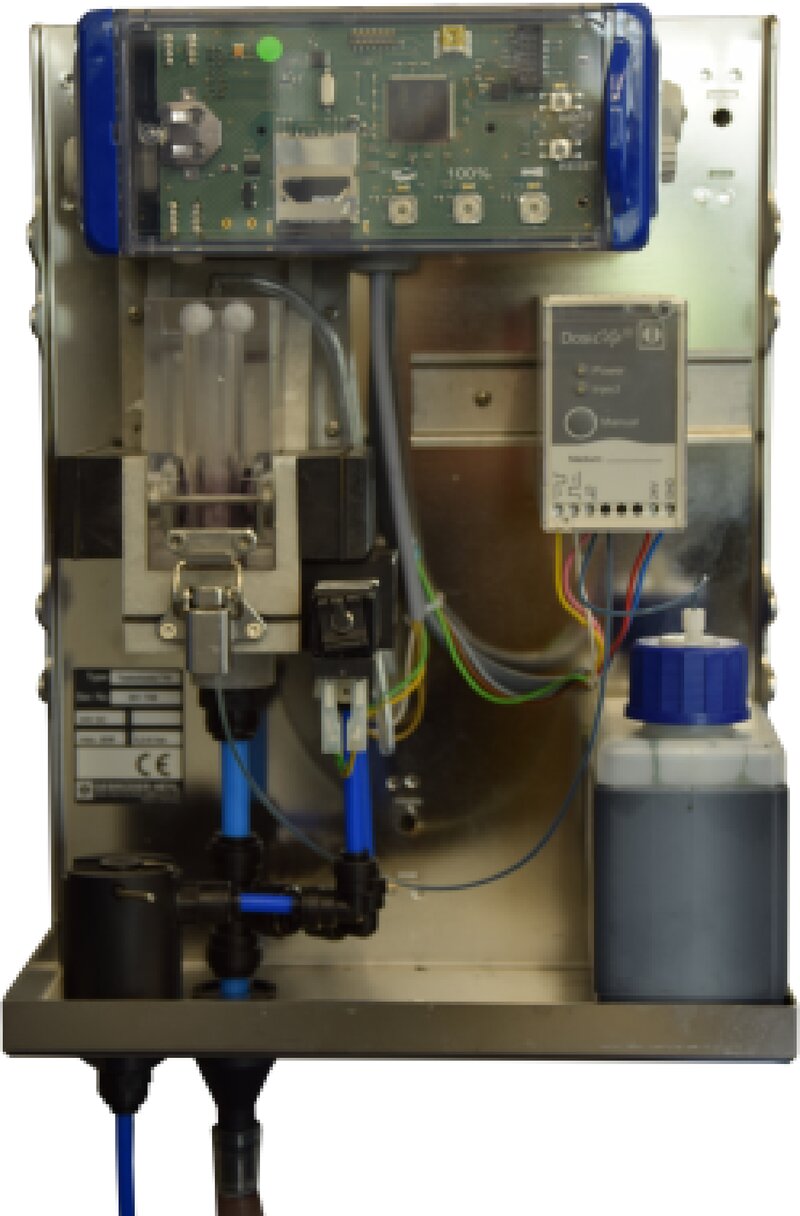

Testomat LAB Serisi Kompakt Online Analizör (TH ve CL)
Testomat LAB TH sertliği titrasyonla, LAB CL ise serbest/toplam klor'u DPD yöntemiyle ölçen; 24V DC beslemeli, kompakt gövdeli online analizör ailesidir.
Teknik özellikler
| LAB TH — ölçüm yöntemi | Piston dozaj pompalı otomatik titrasyon ile kalan toplam sertlik tayini |
|---|---|
| LAB TH — ölçüm aralığı | 0,89–448 ppm CaCO3 (0,05–25 °dH); TH2005–TH2250 indikatör serisiyle (Testomat EVO TH ile aynı indikatör ailesi) yapılandırılır |
| LAB CL — ölçüm yöntemi | DPD yöntemi (EN ISO 7393-2'ye göre); iki reaktifin otomatik dozajı, yaklaşık 60 saniye reaksiyon süresi |
| LAB CL — ölçüm aralığı | 0–5 mg/l (ppm), serbest klor veya toplam klor (cihaz konfigürasyonuna göre) |
| Güç kaynağı (ortak) | 24 VDC, maks. 1 A (harici yük hariç) |
| Koruma sınıfı ve tipi (ortak) | Sınıf I, IP 40 (opsiyonel koruyucu kapak ile IP 43) |
| Ortam ve su sıcaklığı (ortak) | 10–40 °C (her ikisi de) |
| Su besleme basıncı (ortak) | 1–8 bar; redüktör çıkarılarak 0,3–1 bar'a düşürülebilir |
| Boyut ve ağırlık (ortak) | 270 x 350 x 147 mm (G x Y x D), yaklaşık 4,35 kg — Testomat EVO TH'nin (380x480x280mm, 9,0kg) yaklaşık üçte biri hacminde |
| Çıkışlar ve haberleşme (ortak) | 4–20 mA analog çıkış; RS232 seri arayüz; SD/SDHC kart üzerinde CSV formatında veri kaydı; ortak alarm (arıza) çıkışı |
| Parametrelendirme | SD kart üzerinden veya mini-USB ile 'Service Monitor' yazılımı üzerinden; menü Almanca, İngilizce, Fransızca, Hollandaca, Portekizce |
| Çok parametreli entegrasyon | LAB TH ve LAB CL, opsiyonel çoklu-parametre kontrolör ile birlikte tek panoda kombine edilebilir (2 ölçüm noktası da dahil) |
Testomat LAB serisi, Testomat EVO TH ile aynı temel ölçüm ilkelerini kullanan ama önemli ölçüde daha küçük ve 24V DC ile beslenen, çok parametreli sistemlere veya üst seviye kontrolörlere entegrasyon için tasarlanmış bir kompakt analizör ailesidir. Aile içinde iki ana model bulunur: Testomat LAB TH (titrasyonla sertlik) ve Testomat LAB CL (fotometrik/DPD yöntemiyle klor). Her iki model de 4–20 mA analog çıkış, RS232 arayüzü ve SD kart veri kaydı sunar; bu da onları PLC/SCADA tabanlı proses kontrol mimarilerine bağlamayı kolaylaştırır.
LAB TH — titrasyonla kalan sertlik ölçümü
Testomat LAB TH, kalan toplam sertliği piston dozaj pompalı otomatik titrasyonla ölçer — yöntem ve indikatör ailesi (TH2005’ten TH2250’ye) Testomat EVO TH ile aynıdır, dolayısıyla ölçüm aralığı da aynıdır: 0,05–25 °dH (0,89–448 ppm CaCO3), seçilen indikatöre göre daralan/genişleyen alt aralıklarla. Fark, gövde boyutu (270x350x147mm’ye karşı 380x480x280mm), güç kaynağı tipi (24VDC’ye karşı 100-240VAC) ve koruma sınıfıdır (IP40’a karşı IP44) — LAB TH, bağımsız duvara montajlı bir cihazdan çok, bir pano veya çok parametreli sistem içine entegre edilecek bir ölçüm modülü olarak tasarlanmıştır.
LAB CL — DPD yöntemiyle klor ölçümü
Testomat LAB CL, serbest veya toplam klor konsantrasyonunu DPD (Diethyl-p-Phenylenediamine) yöntemiyle, EN ISO 7393-2 standardına göre ölçer: cihaz numuneye iki reaktifi otomatik dozajlar, yaklaşık 60 saniyelik reaksiyon süresinin ardından oluşan renk değişimini fotometrik olarak değerlendirir. Ölçüm aralığı 0–5 mg/l’dir (ppm). Bu, Testomat 2000 THCL versiyonunun kolorimetrik klor ölçümüyle aynı temel prensibi kullanır, ancak LAB CL kompakt gövdede ve 24VDC beslemeyle sunulur.
Kompakt platform ve çok parametreli entegrasyon
LAB TH ve LAB CL, aynı gövde boyutunu (270x350x147mm, ~4,35kg) ve aynı elektriksel arayüzü (24VDC, 4-20mA, RS232, SD kart) paylaştığı için, tek bir panoda yan yana monte edilerek veya opsiyonel bir çoklu-parametre kontrolörüne bağlanarak birden fazla parametrenin (örneğin sertlik
- klor) tek bir izleme noktasından takip edilmesini mümkün kılar. Ailede ayrıca, bu sayfada ayrıntılandırılmayan bir LAB NH2CL (monokloramin) versiyonu da mevcuttur — soğutma devrelerinde monokloramin (Cl2 cinsinden hesaplanan) izlemesi için 0–5 ppm aralığında fotometrik ölçüm yapar; yeterli doğrulanmış teknik veri bulunmadığından burada ayrı bir spek tablosu verilmemiştir.
Hangi modelin (veya model kombinasyonunun) mevcut panonuza ve proses kontrol mimarinize uygun olduğu; ölçülecek parametreye ve entegrasyon gereksinimine göre değişir. Uygulamanızı anlatın; doğru konfigürasyonu birlikte belirleyelim.
Kullanım alanları
- Su arıtma tesisleri ve içme suyu tesislerinde kalite kontrolü
- Endüstriyel kazan besi suyu ve proses suyunda sertlik izleme (LAB TH)
- Soğutma kulesi devresinde serbest/toplam klor konsantrasyonu kontrolü (LAB CL)
- Panoya monte, çok parametreli izleme sistemlerine entegrasyon
- Üst seviye proses kontrolörlerine 4-20 mA / RS232 ile bağlanan kompakt ölçüm noktaları
