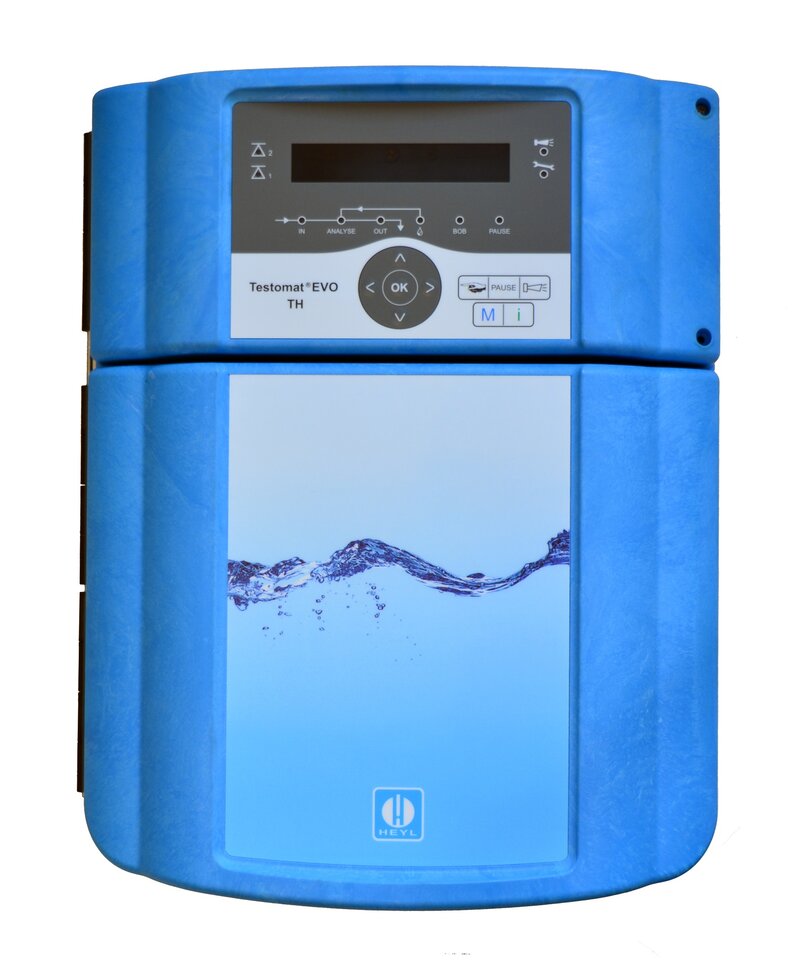

Testomat EVO TH Online Rezidüel Toplam Sertlik Analizörü
Testomat EVO TH, kalan toplam sertliği piston dozaj pompalı titrasyonla ölçen, SD kart kayıtlı, limit değer ve 4-20mA çıkışlı kompakt online analizördür.
Teknik özellikler
| Ölçüm yöntemi | Piston dozaj pompalı otomatik titrasyon ile kalan toplam sertlik (rezidüel su sertliği) tayini; optik su algılama ve otomatik indikatör hattı tahliyesi |
|---|---|
| Ölçüm aralığı (indikatör tipine göre) | TH2005: 0,05–0,50 °dH; TH2025: 0,25–2,50 °dH; TH2050: 0,5–5,0 °dH; TH2100: 1,0–10,0 °dH; TH2250: 2,5–25,0 °dH (°f, ppm CaCO3 ve mmol/l birimlerinde de karşılıkları mevcut) |
| Gösterge birimi | °dH, °f, ppm CaCO3 veya mmol/l — serbestçe seçilebilir; backlit grafik LCD üzerinden menü tabanlı programlama |
| Analiz tetikleme | Zaman kontrollü (0–99 dk interval), hacim kontrollü (kontaklı su sayacı ile, 1–1000 l/impuls), zaman+hacim öncelikli kombinasyon veya harici tetikleme |
| Limit değer çıkışları | 2 bağımsız programlanabilir röle (LV1/LV2), nötr değişim kontağı; süre/impuls/interval/iki-nokta/aralık (range) çalışma modları; 1., 2. veya 3. aşımda tetikleme (histerezis) |
| Çıkışlar ve haberleşme | 0/4–20 mA akım çıkışı (maks. 500 Ω yük, galvanik izoleli); nötr değişim kontaklı arıza (Alarm) çıkışı; RS232 seri arayüz; SD/SDHC kart (maks. 32 GB, FAT/FAT32) — 100 ölçüm + 50 bildirim için tampon bellek; opsiyonel WLAN SD kart |
| Gözetimsiz çalışma (BOB) | TRD 604 kapsamında buhar kazanı sertlik izlemesi için en fazla 72 saat gözetimsiz çalışma; kalan indikatör miktarı, interval ve son 10 ölçümün ortalamasına göre otomatik hesaplanır |
| Güç kaynağı ve tüketim | 100–240 VAC / 150–350 VDC, 50/60 Hz veya 24 VAC; maks. 50 W; 4A sigortalı, anahtarlamalı kullanıcı güç çıkışı; kesinti korumalı |
| Koruma sınıfı ve tipi | Sınıf I, IP 44 |
| Ortam ve su sıcaklığı | 10–40 °C (her ikisi de) |
| Su bağlantısı ve basıncı | 1–8 bar; redüktör gövdesi çıkarılarak 0,3–1 bar'a düşürülebilir (bu modda ölçüm hücresinden min. 400 ml/dk debi şartı); giriş 6/4x1 mm opak basınçlı hortum, çıkış 12 mm iç çaplı hortum |
| Numune suyu koşulu | pH > 4, CO2 < 20 mg/l |
| Boyut ve ağırlık | 380 x 480 x 280 mm (G x Y x D), yaklaşık 9,0 kg |
| Uygunluk ve sertifikasyon | CE (EN 61326-1, EN 61010-1), UKCA (BS EN IEC 61326-1, BS EN 61010-1+A1); TÜV SÜD NRTL sertifikası (UL 61010-1 / CAN/CSA-C22.2 No. 61010-1); TÜV Rheinland su izleme cihazı (Wasserüberwachungseinrichtung) tip onayı, VdTÜV Merkblatt 100 kapsamında |
| Menü dili | Almanca, İngilizce, Fransızca, Hollandaca (talep üzerine diğer diller) |
Testomat EVO TH, önceki Testomat ECO platformunun yerini alan, kalan toplam sertliği (rezidüel su sertliği) piston dozaj pompalı otomatik titrasyonla ölçen bir online analizördür. Numune, seçilen indikatöre (TH2005–TH2250) göre kompleksometrik titrasyona tabi tutulur; sonuç backlit grafik LCD üzerinde °dH, °f, ppm CaCO3 veya mmol/l biriminde gösterilir. Analiz; sabit zaman aralığıyla, kontaklı su sayacı üzerinden hacme bağlı olarak veya harici bir tetikleyiciyle başlatılabilir.
İndikatör tipine göre ölçüm aralığı
Cihaz, beş farklı indikatör (TH2005–TH2250) ile tek platform üzerinde farklı hassasiyet/aralık kombinasyonlarına yapılandırılır:
| İndikatör | °dH (çözünürlük) | °f (çözünürlük) | ppm CaCO3 (çözünürlük) | mmol/l (çözünürlük) |
|---|---|---|---|---|
| TH2005 | 0,05–0,50 (0,01) | 0,09–0,89 (0,02) | 0,89–8,93 (0,2) | 0,01–0,09 (0,01) |
| TH2025 | 0,25–2,50 (0,05) | 0,45–4,48 (0,1) | 4,5–44,8 (0,9) | 0,04–0,45 (0,01) |
| TH2050 | 0,5–5,0 (0,1) | 0,89–8,9 (0,2) | 8,9–89 (2) | 0,09–0,89 (0,02) |
| TH2100 | 1,0–10,0 (0,2) | 1,8–17,9 (0,4) | 18–179 (3,8) | 0,18–1,79 (0,04) |
| TH2250 | 2,5–25,0 (0,5) | 4,5–44,8 (1,0) | 45–448 (10) | 0,45–4,48 (0,1) |
TH2005 indikatörü, cihazın VdTÜV tip onayı kapsamındaki bileşen sertifikasının geçerli olduğu tek indikatördür; diğer indikatörler daha geniş aralıkları kapsayarak farklı proses ihtiyaçlarına (yumuşatma çıkışı kaçak tespiti gibi çok düşük aralıktan, ham su sertliği gibi daha yüksek aralığa kadar) hizmet eder. Üretici, ölçüm doğruluğu ve garanti kapsamı için yalnızca orijinal Testomat indikatörlerinin kullanılmasını şart koşar; harici indikatör kullanımı ölçüm sapmalarına ve dozaj pompası/valf hasarına yol açabilir.
Limit değer çıkışları ve kazan dairesi kullanımı (BOB)
İki bağımsız limit değeri çıkışı (LV1, LV2), her biri kendi histerezis ve anahtarlama fonksiyonuyla ayrı ayrı programlanabilir: sürekli kontak, impuls, interval, iki-nokta kontrol (LV2’nin üst/alt limit relesi olarak çalıştığı mod) veya LV1–LV2 arası bir aralığın (range) izlendiği mod. Her çıkış, limit değerin 1., 2. veya 3. kez üst üste aşılmasından sonra tetiklenecek şekilde ayarlanabilir — bu, örneğin numune hattının yetersiz durulanmasından kaynaklanan tekil hatalı okumaların alarm/kumanda üretmesini önler.
Cihaz, buhar kazanı sistemlerinde TRD 604 standardına göre sertlik izlemesi için BOB (gözetimsiz çalışma) modunu destekler: bu modda cihaz, kalan indikatör miktarını, interval süresini ve son 10 ölçümün ortalama değerini kullanarak önümüzdeki 72 saat için yeterli indikatör bulunup bulunmadığını sürekli hesaplar; yetersiz kalması durumunda “Indicator low” alarmı üretir. Bu fonksiyon kapalıyken cihaz yalnızca minimum indikatör seviyesini (şişe doluluğunun %10’u) izler.
Hangi indikatör aralığının ve limit değer yapılandırmasının prosesinize (yumuşatma/RO çıkışı kaçak tespiti mi, kazan besi suyu koruması mı) uygun olduğu; su kaynağına ve gereken tepki hızına göre değişir. Uygulamanızı anlatın; doğru konfigürasyonu birlikte belirleyelim.
Kullanım alanları
- Yumuşatma cihazı ve ters ozmoz (RO) ünitesi çıkışında kalan sertlik kaçağı izleme
- Buhar kazanı besi suyunda sertlik koruma (TRD 604 kapsamında, BOB gözetimsiz çalışma modu ile)
- İçme suyu ve proses suyu sertlik izleme
- Kazan dairesi (boiler house) uygulamalarında sürekli/otomatik sertlik takibi
