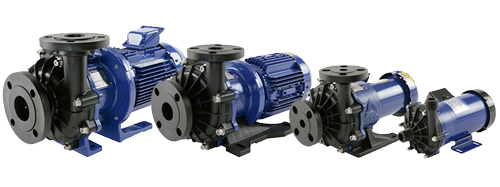

MX Serisi Proses Pompası

MX serisi, GFRPP gövde malzemesiyle kimyasal proses hatlarında geniş kullanım alanı bulan mıknatıslı tahrikli bir santrifüj pompadır. Salmastrasız yapısı sızıntı riskini ortadan kaldırır.

Patentli “self-radiating” (kendinden ısı dağıtımlı) yapısı — pervane ve mıknatıs kapsülündeki ısı dağıtma delikleri sayesinde mil ve yatak çevresindeki sıvıyı sürekli dolaştırarak sürtünme ısısını düşürür — kısa süreli kuru çalışma, kavitasyon ve kapalı vana ile çalışma gibi anormal koşullara karşı dayanımı artırır. İkiye bölünmüş volüt gövde tasarımı (patentli) iç kaçakları asgariye indirerek verimi yükseltir; ön ve arkadan desteklenen mil yapısı ise mekanik dayanımı artırır.

Model serisi ve malzeme seçenekleri

70-100 ve 250-505 olmak üzere iki gövde grubunda, toplam 11 model büyüklüğünde üretilir. 70-100 grubunda gövde GFRPP, pervane CFRPP’dir; 250-505 grubunda gövde ve pervane GFRPP, mıknatıs kapsülü PP’dir. 402H ve 403H (yüksek basınç) modellerinde daha küçük debi/daha yüksek basma yüksekliği dengesi sunulurken, 402-505 modellerinde sökülme önleyici kilit pimi (lock pin) bulunur.

Yatak/mil/O-ring malzeme kombinasyonu üç kodla sunulur: CV/CE (karbon yatak + alümina seramik mil — kısa süreli kuru çalışmaya en toleranslı seçenek), RV/RE (PTFE yatak + alümina seramik mil) ve AV/AE (tam alümina seramik yatak+mil — aşındırıcı partikül içeren sıvılarda tercih edilir). O-ring standart FKM veya EPDM; AFLAS® seçeneğiyle sıvı sıcaklığı alt sınırı 10°C’ye çıkar.

Model	Bağlantı	Motor	Maks. kapasite
MX-70	G1×G1	0,15 kW	90 l/dak
MX-100	G1×G1	0,26 kW	110 l/dak
MX-250	G1×G1	0,37 kW	150 l/dak
MX-251	G1×G1	0,75 kW	150 l/dak
MX-400	G1½×G1½	0,37 kW	280 l/dak
MX-401	G1½×G1½	0,75 kW	320 l/dak
MX-402 / 402H	G2×G1½	1,5 kW	450 / 160 l/dak
MX-403 / 403H	G2×G1½	2,2 kW	500 / 300 l/dak
MX-505	65A×50A	4,0 kW	800 l/dak

Uygulama alanları

MX serisi, yüzey işlem proseslerinde filtreleme, püskürtme ve yıkama hatlarında; dağlama (etching) gibi aşındırıcı kimyasal proseslerde yaygın kullanılır. Salmastrasız yapısı sayesinde kaçak riski taşımayan kimyasal transfer hatlarında tercih edilir.

Opsiyonel olarak Iwaki DR-20 elektrik akımı algılamalı kuru çalışma koruyucusu ile donatılabilir (380-440V trifaze motorlarda, 0,75-15 kW motor aralığında); düşük yük akımını algılayarak pompayı kuru çalışma, emişte hava kaçağı veya aşırı yük durumunda otomatik olarak durdurur.

Doğru model seçimi debi, basma yüksekliği ve sıvının özgül ağırlığına göre yapılır — özgül ağırlık arttıkça motor gücünde %5-10 pay bırakılması önerilir.
