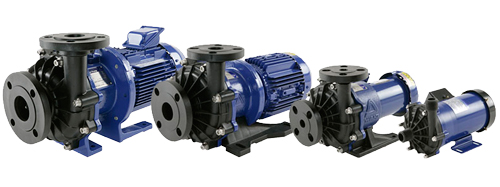

MX-F Serisi Proses Pompası
Mıknatıslı tahrikli, CFRETFE gövdeli kimyasal proses pompası. 510 l/dak'a kadar debi, 28 m basma yüksekliği ve 0-80°C sıvı sıcaklığı aralığında salmastrasız çalışır.
MX-F Serisi Proses Pompası için teknik teklif alın — Uygulamanızı anlatın; doğru model ve konfigürasyonu birlikte belirleyelim.
Teklif İsteyinTeknik özellikler
| Şebeke frekansı | 50 Hz |
|---|---|
| Maksimum kapasite | 510 l/dak (30,6 m³/saat, MX-F403 modeli) |
| Maksimum basma yüksekliği | 28 m |
| Gövde malzemesi | CFRETFE (karbon fiber takviyeli ETFE) |
| Motor gücü | 0,26 – 2,2 kW |
| Sıvı sıcaklığı | 0-80 °C (AFLAS® O-ring seçeneğiyle 10-80 °C) |
| Ortam sıcaklığı | 0-40 °C |
| Sızdırmazlık metodu | Milli, salmastrasız (mıknatıslı tahrik) yapı |
| Bağlantı ölçüleri | G1 (MX-F100/250/251) · G1½ (MX-F400/401) · G2 (MX-F402/403) |
| Yatak/mil malzeme seçenekleri | CFV: Karbon/Alümina seramik · RFV: PTFE/Alümina seramik · KKV: SiC/SiC |
| Maks. çalışma basıncı | 0,19-0,43 MPa (modele göre; MX-F402/403: 0,43 MPa) |
MX-F serisi, mıknatıslı tahrik yapısıyla salmastra ihtiyacını ortadan kaldıran bir kimyasal proses pompasıdır. CFRETFE (karbon fiber takviyeli ETFE) gövde malzemesi, güçlü asit ve alkaliler dahil geniş bir kimyasal yelpazeye karşı yüksek korozyon direnci sağlar.
MX serisiyle aynı patentli “self-radiating” ısı dağıtım yapısını ve mıknatıs kapsülü/rotor arasında temassız (non-contact) çalışma prensibini paylaşır; bu sayede kuru çalışma, kavitasyon ve kapalı deşarj vanasıyla çalışma gibi anormal koşullara karşı MX serisiyle aynı düzeyde dayanım sunar. İkiye bölünmüş volüt gövde tasarımı (MX-F400 hariç) iç kaçakları asgariye indirir.
Model serisi ve malzeme seçenekleri
100, 250-251 ve 400-403 olmak üzere üç gövde büyüklüğünde, toplam 7 model olarak üretilir. Yatak/mil/O-ring malzeme kombinasyonu üç kodla sunulur: CFV (yüksek yoğunluklu karbon yatak + yüksek saflıkta alümina seramik mil), RFV (PTFE yatak + alümina seramik mil) ve KKV (SiC yatak + SiC mil — en yüksek aşınma direnci). O-ring standart FKM; EPDM ve AFLAS® seçenekleri de mevcuttur. MX-F402 ve F403 modellerinde sökülme önleyici kilit pimi bulunur.
| Model | Bağlantı | Motor | Maks. kapasite |
|---|---|---|---|
| MX-F100 | G1×G1 | 0,26 kW | 110 l/dak |
| MX-F250 | G1×G1 | 0,37 kW | 150 l/dak |
| MX-F251 | G1×G1 | 0,75 kW | 150 l/dak |
| MX-F400 | G1½×G1½ | 0,37 kW | 250 l/dak |
| MX-F401 | G1½×G1½ | 0,75 kW | 270 l/dak |
| MX-F402 | G2×G1½ | 1,5 kW | 440 l/dak |
| MX-F403 | G2×G1½ | 2,2 kW | 510 l/dak |
Minimum akış (kapalı deşarjda sürekli çalışmama şartı): MX-F100/250/251/400/401 için 10 l/dak, MX-F402/403 için 20 l/dak’tır.
Uygulama alanları
Yüksek grade fluororesin (CFRETFE) ıslak yüzey malzemesi sayesinde MX-F, güçlü asit ve alkali dahil hemen her tür kimyasalı güvenle taşıyabilir; bu nedenle yarı iletken, kimyasal proses ve yüzey işlem hatlarında MX serisine göre daha yüksek korozyon direnci gereken noktalarda tercih edilir.
Opsiyonel Iwaki DR-20 kuru çalışma koruyucusu (380-440V trifaze, 0,75-15 kW motor aralığı) ile donatılarak düşük yük akımı algılamasıyla kuru çalışma, hava emişi veya aşırı yük durumunda otomatik durdurma sağlanabilir.
Kullanım alanları
- Güçlü asit/alkali gibi aşındırıcı kimyasalların transferi
- Dry running, kavitasyon ve kapalı vanayla çalışma riski taşıyan kritik proses hatları
- Yarı iletken ve yüzey işlem proseslerinde yüksek korozyon direnci gereken uygulamalar
- Filtreleme, püskürtme ve yıkama hatları
