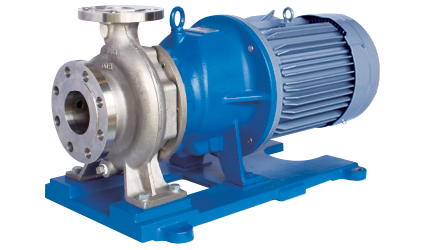

Iwaki MTFO Serisi Manyetik Tahrikli Proses Pompası

Iwaki MTFO, paslanmaz çelik ıslak uçlu, ISO 2858 uyumlu, mıknatıs tahrikli (salmastrasız) bir santrifüj proses pompasıdır; korozif, tehlikeli veya -80 ile +280 °C arası sıvıların sızıntısız transferinde kullanılır.

Teklif iste

Iwaki MTFO Serisi Manyetik Tahrikli Proses Pompası için teknik teklif alın — Uygulamanızı anlatın; doğru model ve konfigürasyonu birlikte belirleyelim.

Teklif İsteyin 0216 474 72 64

Teknik özellikler

Iwaki MTFO Serisi Manyetik Tahrikli Proses Pompası — Iwaki

Maksimum kapasite (50 Hz / 60 Hz)	1600 l/dak / 1200 l/dak (96 / 72 m³/saat)
Maksimum basma yüksekliği (50 Hz / 60 Hz)	80 m / 85 m
Tasarım basıncı	1,6 MPa
Motor gücü	2,2 – 22 kW
Çalışma sıcaklığı	-80 ila +280 °C (-20 °C altı / +120 °C üstü için Mikron ile görüşülmeli)
Pompa malzemesi	SUS316 (SCS14) standart; SUS304 (SCS13), ALLOY20, Hastelloy-C eşdeğeri opsiyonel
Rulman malzemesi	SiC (standart), SiC-D (opsiyonel)
Mıknatıs malzemesi	Nadir toprak (Nd / SmCo)
Maksimum viskozite	300 mPa·s
Pervane tipi	Açık
Emme x Basma ağzı	40×25 – 100×80 mm
Flanş standardı	ASME / DIN / JIS
Devir sayısı	1500 / 1800 / 3000 / 3600 rpm

MTFO nedir?

Iwaki MTFO, paslanmaz çelik ıslak uçlu, ISO 2858 uyumlu, mıknatıs tahrikli (salmastrasız) bir santrifüj proses pompasıdır. Başlıca uygulamaları:

korozif asit, baz ve proses kimyasallarının sızıntısız transferi,
-80 ile +280 °C arasındaki sıcaklık hatları (özel mıknatıs ve conta seçenekleriyle),
ISO 2858 uyumlu tesislerde back pullout (arkadan sökülebilir) bakım gerektiren hatlar,
fabrika onayıyla %30’a kadar katı madde içeren bulamaç uygulamaları,
patlayıcı ortamlarda ATEX uyumlu motor seçeneğiyle kullanım.

Yakın akuple, açık pervaneli yapıda, 22 kW’a kadar 4 ve 2 kutuplu motorlarla sunulur. Mikron Proses, Iwaki ürünlerinde seçim, teklif ve uygulama danışmanlığı verir; sıvınızı, sıcaklığı, debiyi ve basma yüksekliğini bildirdiğinizde uygun model birlikte belirlenir. Aynı ailenin plastik ve floropolimer gövdeli seçenekleri için proses pompaları kategorisine, küçük debili metalik seçenek için MDK serisine bakabilirsiniz.

Datasheet özeti

Iwaki datasheet’i (IALT00292) ve katalog aşağıdaki sınırları verir. Tam PDF için sayfanın altındaki doküman listesine bakın.

Parametre	50 Hz	60 Hz
Maksimum kapasite	1.600 l/dak (96 m³/saat)	1.200 l/dak (72 m³/saat)
Maksimum basma yüksekliği	80 m	85 m
Devir sayısı	1500 / 3000 rpm	1800 / 3600 rpm

Ortak değerler: çalışma sıcaklığı -80 ila +280 °C, tasarım basıncı 1,6 MPaG, maksimum özgül ağırlık 2, maksimum viskozite 300 mPa·s, flanş standardı ASME / DIN / JIS, açık pervane, motor 2,2-22 kW, emme x basma ağzı 40x25 - 100x80 mm. Model kodu (örnek: MTFO 40 x 25 - 160 W) emme ağzı, basma ağzı ve pervane nominal çapını (160, 200, 250 mm) gösterir. Tablodaki maksimum debi ve basma değerleri farklı modellere ait olabilir; çalışma noktası model eğrisiyle doğrulanır.

Yapı ve malzemeler

Katalogdaki parça listesine göre gövde, gövde kapağı, arka gövde (rear casing), pervane ve pervane somunu SUS316; yatak burcu, sleeve ve eksenel itme halkası SiC; O-ring ve conta PTFE’dir. Standart pompa malzemesi SCS14 (SUS316), opsiyonlar SCS13 (SUS304), ALLOY20 ve Hastelloy-C eşdeğeridir. Rulman SiC’dir, SiC-D opsiyoneldir; mıknatıs nadir toprak (Nd / SmCo) malzemesidir. Kuru çalışma ve kapalı deşarj gibi durumlar yatakları ve mıknatıs kapsülünü ısıtabileceği için üreticinin kullanım kılavuzu bu işletme koşullarından kaçınılmasını ister; opsiyonel DRN serisi elektrik akım sensörlü koruyucu kuru çalışma ve aşırı yük izlemesine yardımcı olur.

Üretici ve doküman kaynakları

MTFO, Iwaki markası altında Sanwa Hydrotech Corp. (Osaka, Japonya) tarafından üretilir. Sayfadaki değerler Iwaki Europe datasheet’i (IALT00292), Sanwa MTFO kataloğu ve MTFO kullanım kılavuzuna dayanır; üç belge de sayfa sonunda PDF olarak bağlıdır. Standart sıvı sıcaklığı aralığı -20 ila +120 °C’dir; bu aralığın dışı için üreticinin L ve H tipi yapılandırmaları gerekir ve Mikron ile görüşülmelidir.

İlgili sayfalar: kimyasal aktarma pompası seçimi, manyetik tahrikli pompa rehberi, manyetik pompa arıza giderme.

Kullanım alanları

40×25'ten 100×80 mm'ye kadar proses hatlarında salmastrasız, korozif sıvı transferi
%30'a kadar katı madde içeren bulamaçlar için fabrika onayıyla özel uygulamalar
-80 ila +280 °C arası ekstrem sıcaklık uygulamaları (özel mıknatıs/conta seçenekleriyle)
ISO2858 uyumlu tesislerde back pullout (arkadan sökülebilir) bakım kolaylığı
ATEX Direktifi 94/4/EC kapsamında patlayıcı ortam uygulamaları

Teknik Doküman ve Kılavuzlar

Dokümanlar üretici kaynağıyla son olarak 2026-08-21 tarihinde karşılaştırıldı.

IWAKİ SSS

Iwaki MTFO Serisi Manyetik Tahrikli Proses Pompası Hakkında Sıkça Sorulan Sorular

Iwaki MTFO Serisi Manyetik Tahrikli Proses Pompası teknik özellikleri, uygulama koşulları, kalibrasyon ve tedarik hakkında sık sorulan sorular.

Iwaki MTFO pompası nedir, hangi uygulamalarda kullanılır?

MTFO, Iwaki markalı, paslanmaz çelik ıslak uçlu, ISO 2858 uyumlu, mıknatıs tahrikli (salmastrasız) bir santrifüj proses pompasıdır. Motor ile pervane arasında mil salmastrası yoktur; tork hermetik arka muhafaza üzerinden mıknatıslarla iletilir. Korozif veya tehlikeli sıvıların sızıntısız transferi, yüksek sıcaklıklı proses hatları ve ISO 2858 uyumlu mevcut tesislerde salmastralı pompa yerine kullanım başlıca uygulamalarıdır. Diğer manyetik tahrikli seriler için proses pompaları kategorisine bakın.

MTFO pompanın gövde ve ıslak uç malzemesi nedir, alternatif var mı?

Datasheet'e göre standart pompa malzemesi SCS14 (SUS316)'dır; SCS13 (SUS304), ALLOY20 ve Hastelloy-C eşdeğeri malzemeler opsiyonel olarak belirtilir. Rulman standart olarak SiC, opsiyonel olarak SiC-D'dir; mıknatıs malzemesi nadir toprak (Nd / SmCo)'dır. Kimyasalın cinsine, konsantrasyonuna ve sıcaklığına göre malzeme teyidi için üretici kimyasal dayanım verisi kullanılır; kimyasalınızı paylaşırsanız birlikte kontrol ederiz.

MTFO için debi, basma yüksekliği ve motor gücü aralığı nedir?

Iwaki datasheet'ine göre 50 Hz'de en fazla 1.600 l/dak ve 80 m, 60 Hz'de en fazla 1.200 l/dak ve 85 m değerlerine ulaşılır; bu iki değer farklı modellere ait olabilir. Tasarım basıncı 1,6 MPaG, motor gücü 2,2-22 kW, emme x basma ağzı 40x25 - 100x80 mm, pervane nominal çapı 160, 200 ve 250 mm'dir. Seri içinde en çok 300 mPa·s viskozite ve 2 özgül ağırlığa kadar sıvı belirtilir. Kesin model, Q-H çalışma noktasının model eğrileriyle karşılaştırılmasıyla seçilir.

MTFO hangi sıcaklık aralığında kullanılır?

Datasheet çalışma sıcaklığını -80 ila +280 °C olarak verir; ancak üretici dokümanında -20 °C altı ve +120 °C üstü için satıcıyla görüşülmesi istenir, çünkü bu aralıklarda özel (L ve H tipi) mıknatıs ve parça seçimi gerekir. Standart kullanım aralığı -20 ila +120 °C'dir. Sıcaklığı ve sıvıyı bildirdiğinizde uygun yapı birlikte belirlenir.

MTFO için yedek parça ve bakım nasıl yürür?

Katalogdaki parça listesine göre gövde, gövde kapağı, arka gövde, pervane ve pervane somunu SUS316; yatak burcu, sleeve ve eksenel itme halkası SiC; O-ring ve conta PTFE'dir. Back pullout (arkadan sökülebilir) yapı sayesinde ıslak uç, boru hattı sökülmeden incelenebilir. Yedek parça talebinizi pompa tipi ve seri numarasıyla [email protected] adresine iletirseniz parça kodları Iwaki dokümanlarıyla eşleştirilerek tedarik seçenekleri paylaşılır.

MTFO ile MP, MDK ve MD serileri arasında nasıl seçim yapılır?

MTFO, ISO 2858 uyumlu açık pervaneli, back pullout yapılı metalik bir seridir ve 1.600 l/dak'ya kadar debi sunar. MD (GFRPP) ve MD-F (CFRETFE) kompakt plastik veya floropolimer gövdeli, MDK ise 60 l/dak'ya kadar küçük debili metalik türbin pompadır; MP serisi de metalik manyetik santrifüjdür (1.100 / 1.300 l/dak). Gövde malzemesi, sıcaklık ve çalışma noktası yan yana görülebilsin diye proses pompaları seri tablosuna bakabilirsiniz.
